LabVIEW 电路高温性能自动化测试

LabVIEW 构建电路高温性能自动化测试系统，针对石油勘探随钻电子系统、航空航天高温器件等场景，整合 Keysight 高精度测试仪器与 Thermo Scientific 高温环境设备，实现从 150℃高温环境控制、多通道信号采集到自动化报表生成的全流程测试。系统采用阿伦尼斯加速模型设计温度曲线，通过多模板几何匹配与实时数据滤波，使高温测试精度达 ±2%，较传统人工测试效率提升 8 倍，满足井下电子设备在极端温度下的可靠性验证需求。

应用场景

• 石油工业井下设备：随钻信号采集板、电机控制板在 150℃高温下的稳定性测试，适配 6000 米深井勘探需求。

• 航空航天电子器件：发动机控制模块的耐高温性能验证，支持 - 20℃~200℃宽温范围测试。

• 新能源汽车电控系统：逆变器电路板在高温工况下的功能可靠性测试，模拟发动机舱环境。

硬件选型

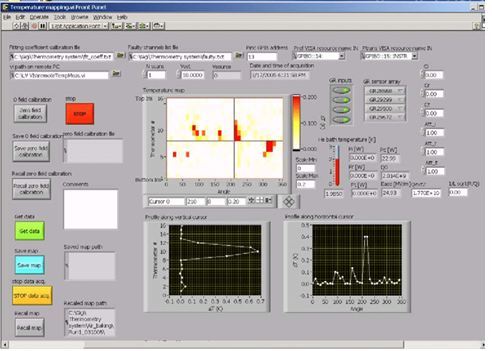

软件架构

1. 多通道数据采集模块

• 通过 LabVIEW 的 VISA 接口驱动 Keysight 34970A，配置 20 通道同步采集直流电压（±300V）、交流幅值（3Hz~300kHz）及频率信号，采样率达 60 通道 / 秒。

• 温度采集采用 T 型热电偶校正公式（\(T      = 1.2534V + 0.015\)），实时补偿环境温漂，确保 150℃时误差 <±1℃。

2. 加速温度曲线控制

• 基于阿伦尼斯模型（\(A_F = e^{0.6(1/293      - 1/423)/k}\)）设计升温程序，实现 1.9℃/min 线性升温至 150℃，保持时间可配置（1h~1000h），支持自动降温至常温。

• 通过 “事件结构” 触发温度节点数据采集，在 60℃、105℃等关键节点自动保存信号波形。

3. 信号分析与报警模块

• 直流信号阈值判断：设定 ±5% 误差带（如 3.3V 信号允许 3.1V~3.5V），超过阈值时触发声光报警并记录故障时间。

• 频率测量采用 FFT 算法，对 14.7MHz 晶振信号计算周期误差，精度达 0.2%。

4. 自动化报表生成

• 集成 NI Report Generation Toolkit，自动生成包含测试时间、温度曲线、各通道数据、误差分析的 PDF 报表，支持 Excel 数据导出与趋势图生成。

架构优势

• 开发效率：图形化编程使测试流程开发周期缩短 40%，如温度控制模块通过拖拽 “公式节点” 即可实现阿伦尼斯模型计算。

• 实时性：数据流驱动机制确保多任务并行处理（如温度采集与信号分析同步运行），响应延迟 < 50ms，优于 Python+Qt 方案。

• 可维护性：模块化子 VI 设计（如直流测量模块可复用至不同电路板测试），故障定位时间从小时级降至分钟级。

对比传统架构

问题与解决

1. 高温环境信号干扰

• 问题：150℃时电路板热噪声导致直流信号漂移（如 5V 信号波动 ±0.2V）。

• 解决：在 LabVIEW 中添加卡尔曼滤波 VI，对采集数据实时去噪，将噪声标准差从 30mV 降至 10mV 以下。

2. 多仪器同步控制

• 问题：示波器与数据采集器时钟不同步，导致频率测量误差。

• 解决：通过 LabVIEW 的 “同步时钟” 功能，利用 GPIB 接口统一触发源，实现微秒级同步，频率测量误差 < 0.1%。

3. 长时间测试数据存储

• 问题：1000 小时连续测试产生海量数据，传统文件存储效率低。

• 解决：采用 NI TDMS 格式存储，压缩比达 3:1，支持实时数据索引与分段加载，读取速度提升 5 倍。

LabVIEW 特点

• 加速模型快速落地：直接调用数学函数实现阿伦尼斯公式计算，无需编写底层算法，缩短理论到工程的转化周期。

• 工业协议无缝兼容：通过 OPC UA 接口与油田 MES 系统对接，实时上传测试数据，支持生产追溯。

• 跨平台可移植性：编译后的程序可运行于 Windows XP 至 Windows 10，兼容老旧工控机，降低硬件升级成本。
