LabVIEW电路板焊点自动检测

LabVIEW 构建电路板插件焊点自动检测系统，针对电子制造中桥接、虚焊、漏焊等缺陷，整合 Basler 工业相机、NI 运动控制卡及Opto Engineering 光源，实现从图像采集、多模板几何匹配到缺陷分类的全流程自动化检测。系统利用 LabVIEW 的 Vision Development Module 与运动控制模块，将检测精度提升至 97%，适用于中小批量插件电路板的高效质检。

应用场景

• 电子组装生产线：批量检测 PCB 插件焊点，适配 40mm×60mm 至 200mm×300mm 电路板，兼容插针直径 0.5mm~2.5mm 的焊点检测。

• 航空航天维修：精密电路板的焊点可靠性复查，识别微米级虚焊缺陷。

• 汽车电子质检：发动机控制板等关键部件的焊点一致性检测，支持 - 20℃~70℃工业环境运行。

硬件选型

功能实现

1. 图像采集模块

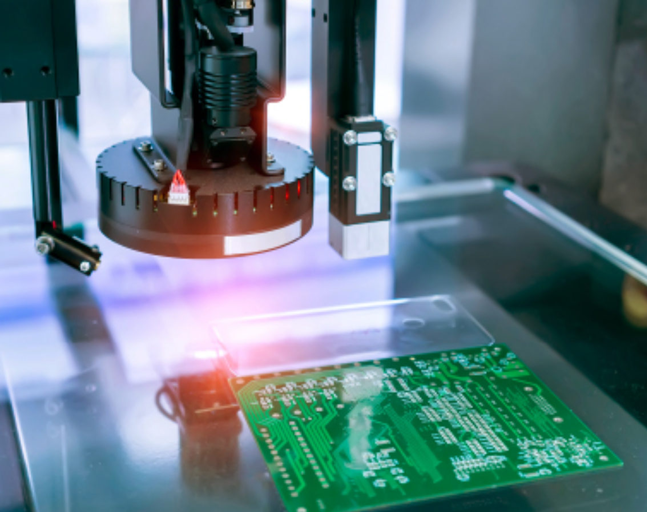

• 通过 LabVIEW 的 NI-IMAQdx 驱动 Basler 相机，配置 2048×1536 分辨率采集，结合光源同步触发实现无拖影成像。

• 自定义 ROI 区域选择，针对焊点密集区动态调整采集区域，提升处理效率 30%。

2. 多模板几何匹配

• 利用 LabVIEW Vision 的IMAQ      Learn Multiple Geometric Pattern函数，提取合格焊点的边缘曲线、面积、周长等特征，建立标准模板库。

• 通过IMAQ      Match Multiple Geometric Pattern实现多模板并行匹配，设置旋转角度 ±15°、缩放比例 80%~120% 的容差范围，适应不同安装角度的焊点检测。

3. 缺陷分类算法

• 桥接检测：基于连通域分析，识别焊锡跨接的异常连通区域，阈值设为焊点间距的 1.5 倍。

• 虚焊识别：提取焊点灰度共生矩阵的角二阶矩特征，低于标准值 20% 判定为缺陷。

• 漏焊检测：通过模板匹配得分 < 700 分（满分 1000 分）标记为漏焊。

4. 机械控制逻辑

• 采用状态机架构，通过 LabVIEW 的Acm_AxMoveRel函数控制四轴传动：

• 输入端传送带以 50mm/s 速度输送电路板至检测位；

• 检测完成后，合格板由输出端传送带分流，缺陷板触发声光报警并标记位置。

架构优势

• 开发效率：图形化编程使算法迭代周期从 2 周缩短至 3 天，如多模板匹配模块的参数调优可通过实时预览界面动态调整。

• 硬件集成：原生支持 NI、Basler 等设备的驱动接口，无需第三方 SDK，对比 Python+OpenCV 方案减少 40% 的接口调试时间。

• 可维护性：子 VI 模块化设计（如光源控制、图像预处理）支持独立调试，故障定位时间从小时级降至分钟级。

对比传统架构

问题与解决

1. 反光干扰抑制

• 问题：环形光源照射下焊点镜面反射导致边缘提取失真。

• 解决：在 LabVIEW 中串联图像去噪与自适应阈值分割函数，结合偏振光源调节，将反光区域的灰度标准差从 30 降低至 10 以下。

2. 多模板匹配效率优化

• 问题：200 个焊点 / 板的检测场景下，传统匹配算法耗时 > 2s / 板。

• 解决：采用金字塔分层搜索+兴趣区域预筛选，将处理时间压缩至 0.8s / 板，满足 300 板 / 小时的产能需求。

3. 机械同步误差

• 问题：传送带启停时的位置抖动导致图像采集错位。

• 解决：在 LabVIEW 中添加编码器反馈与运动平滑滤波，将位置误差从 ±0.5mm 控制在 ±0.1mm 内，确保焊点 ROI 定位准确。

LabVIEW 特点

• 视觉算法快速落地：直接调用IMAQ     Setup Match Geometric Pattern等函数，无需从零实现模板匹配算法，降低算法开发门槛。

• 工业协议无缝兼容：通过 OPC UA 接口与工厂 MES 系统对接，实时上传检测数据，支持生产追溯。

• 跨平台部署：编译后的 EXE 可直接运行于 Windows XP 至 Windows 10 系统，兼容老旧生产线工控机。
