LabVIEW开发中的常见通讯协议详解

细介绍LabVIEW开发中常见的通讯协议，包括RS-232、RS-485、I2C、SPI、CAN、Ethernet、Modbus和GPIB等。通过对各协议的具体内容、特点、使用范围及注意事项进行全面解析，帮助开发者选择合适的通讯协议，提高系统性能和可靠性。

1. RS-232

内容：RS-232是最早的串行通讯协议之一，采用单端信号传输，适用于短距离、低速数据传输。

特点：

• 点对点通讯

• 简单易用，成本低

• 最大传输距离约为15米

• 传输速率通常在115.2 kbps以内

使用范围：

• 适用于计算机与外围设备之间的通讯，如调制解调器、打印机和测试设备

注意事项：

• 信号易受干扰，不适合长距离传输

• 只能实现点对点通讯，不支持多设备连接

2. RS-485

内容：RS-485是一种多点差分串行通讯协议，支持多个设备在同一总线上通讯，适用于工业环境中的长距离数据传输。

特点：

• 差分信号传输，抗干扰能力强

• 支持多点通讯（多达32个设备）

• 最大传输距离约为1200米

• 传输速率可达10 Mbps（短距离）

使用范围：

• 工业自动化、楼宇控制和远程数据采集

注意事项：

• 需要终端电阻匹配以减少信号反射

• 设备之间的通讯协议需统一，避免冲突

3. I2C

内容：I2C（Inter-Integrated Circuit）是一种多主从串行通讯协议，适用于短距离、低速数据传输，常用于芯片间的通讯。

特点：

• 两线制通讯（SDA和SCL）

• 支持多主多从通讯

• 最大传输速率通常为3.4 Mbps

• 硬件简单，易于实现

使用范围：

• 传感器、显示器和其他外围设备的连接

• 消费电子产品和嵌入式系统

注意事项：

• 总线上的设备地址需唯一，避免地址冲突

• 传输距离有限，通常在几米以内

4. SPI

内容：SPI（Serial Peripheral Interface）是一种同步串行通讯协议，适用于高速、短距离数据传输，常用于微控制器与外围设备之间的通讯。

特点：

• 主从架构，支持全双工通讯

• 四线制通讯（MISO、MOSI、SCK和SS）

• 传输速率可达几十Mbps

• 硬件实现简单，效率高

使用范围：

• 存储器、传感器、显示器等高速外围设备的连接

注意事项：

• 主设备需要单独选择每个从设备（需要多个SS线）

• 传输距离短，通常在几米以内

5. CAN

内容：CAN（Controller Area Network）是一种多主串行通讯协议，设计用于汽车电子系统，具有高可靠性和实时性。

特点：

• 差分信号传输，抗干扰能力强

• 支持多主多从通讯

• 传输速率可达1 Mbps

• 内置错误检测和纠正机制

使用范围：

• 汽车电子、工业自动化和医疗设备

注意事项：

• 需要配置终端电阻

• 消息优先级和总线仲裁机制需合理设计

6. Ethernet

内容：Ethernet是一种标准的有线局域网技术，支持高带宽、长距离数据传输，广泛用于网络通讯。

特点：

• 高速传输，带宽可达10 Gbps或更高

• 支持长距离传输，使用网线可达100米，使用光纤可达几公里

• 支持多种通讯协议（如TCP/IP、UDP等）

使用范围：

• 计算机网络、工业控制、视频监控等

注意事项：

• 需要IP地址和网络配置

• 需要交换机或路由器进行网络管理

7. Modbus

内容：Modbus是一种用于工业自动化的串行通讯协议，支持多种传输介质（如RS-232、RS-485、TCP/IP）。

特点：

• 开放标准，易于实现

• 支持主从通讯

• 数据格式简单，适用于工业环境

使用范围：

• 工业控制、楼宇自动化和能源管理

注意事项：

• 数据传输速度较低

• 需要统一的通讯协议和参数配置

8. GPIB

内容：GPIB（General Purpose Interface Bus），又称IEEE-488，是一种用于测试设备的通讯标准，广泛用于实验室自动化。

特点：

• 支持多设备连接（最多15个设备）

• 高速传输，适用于仪器控制

• 具有标准化命令集

使用范围：

• 实验室测试设备、自动化测试系统

注意事项：

• 线缆较短，通常不超过20米

• 接口设备较为昂贵

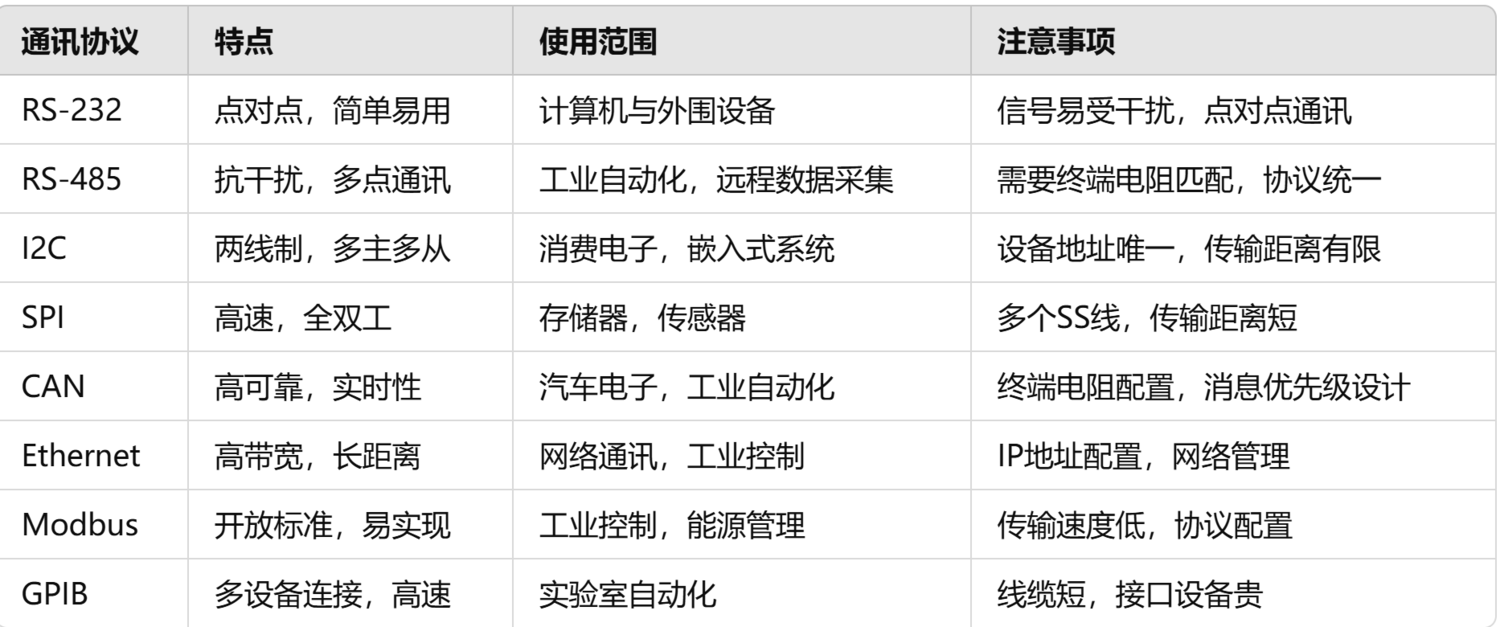

对比总结

结论

在LabVIEW开发中，选择合适的通讯协议取决于具体应用需求和系统要求。了解每种协议的特点、使用范围和注意事项，能够帮助开发者更好地实现系统的稳定性、可靠性和通用性。
