LabVIEW利用旋转编码器脉冲触发数据采集

一、硬件连接

1. 旋转编码器

• 连接：将旋转编码器的脉冲输出端连接到数据采集卡（DAQ）的数字输入端或触发输入端。

• 可靠性：确保连接可靠，避免噪声干扰。

• 具体型号：如使用Omron的E6B2-CWZ6C编码器，其输出为增量脉冲，适合与NI的DAQ设备配合使用。

2. 数据采集卡

• 选择：选择支持硬件触发的数据采集卡，如NI的USB-6008、NI PCI-6221或NI cDAQ-9178配合NI 9401模块。

• 频率支持：确认采集卡支持旋转编码器的脉冲频率。例如，NI 9401模块支持高达10 MHz的数字信号。

二、LabVIEW编程

1. 创建VI

• 打开LabVIEW：启动LabVIEW，创建一个新的虚拟仪器（VI）。

• 添加任务：添加数据采集卡的相关VI，如DAQmx Create Task、DAQmx Start Task等。

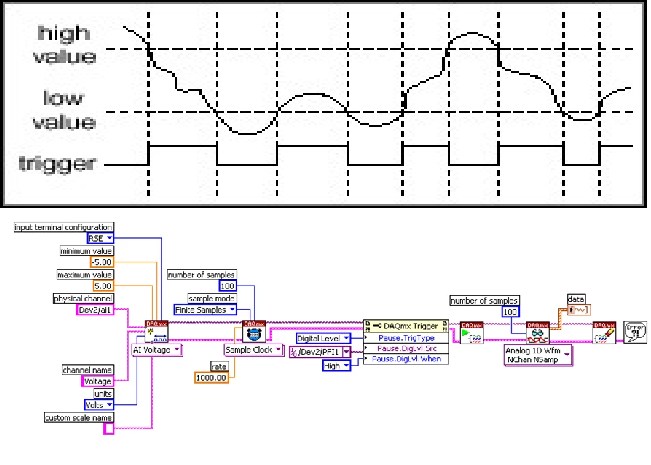

2. 配置触发

• 触发源配置：使用DAQmx Trigger VI配置触发源，将旋转编码器的脉冲设置为触发信号。

• 触发边沿：配置触发边沿（上升沿或下降沿）以匹配编码器输出。通常编码器输出为方波脉冲，可以选择上升沿触发。

3. 数据采集设置

• 采集参数：设置采集参数，包括采样率和采样模式。

• 启动采集：在触发信号到达时，启动数据采集任务。

4. 数据读取

• 读取数据：在循环中使用DAQmx Read VI读取数据，确保每次触发后采集到的数据正确。

• 处理和保存：处理并保存采集到的数据，根据需求进行显示或存储。

三、触发设置

1. 硬件触发

• 减少延迟：使用硬件触发可以减少延迟和抖动，确保每个脉冲都能准确触发数据采集。

• 配置通道：配置采集卡的触发通道，确保与编码器的脉冲信号匹配。

2. 软件触发

• 简单应用：对于简单应用，也可以使用软件轮询方式，但可能存在较大延迟和抖动，不适合高精度要求的应用。

四、、注意事项

1. 噪声干扰：确保编码器连接线路的屏蔽和接地，减少噪声干扰对信号的影响。

2. 触发稳定性：使用硬件触发方式确保触发信号的稳定性和准确性。

3. 实时性：根据应用的实时性要求，选择合适的采样率和数据处理方法。

4. 调试和验证：在实际应用前进行充分的调试和验证，确保系统在各种工况下的可靠性。

结论

通过硬件触发方式，利用旋转编码器的脉冲信号触发数据采集，可以确保每次脉冲都能准确触发数据采集任务。使用LabVIEW编程实现这一过程，能够提高数据采集的实时性和准确性，适用于需要高精度同步采集的应用。
