设计通用灵活的LabVIEW自动测试系统

为了在不同客户案例中灵活使用不同设备（如采集卡、Modbus模块）且保持功能一致的LabVIEW自动测试系统，需要采用模块化的软件架构、配置文件管理、标准化接口和良好的升级维护策略。本文从软件架构、模块化设计、配置管理、升级维护、代码管理和用户界面等多个角度详细分析，确保系统的通用性和灵活性。

一、软件架构设计

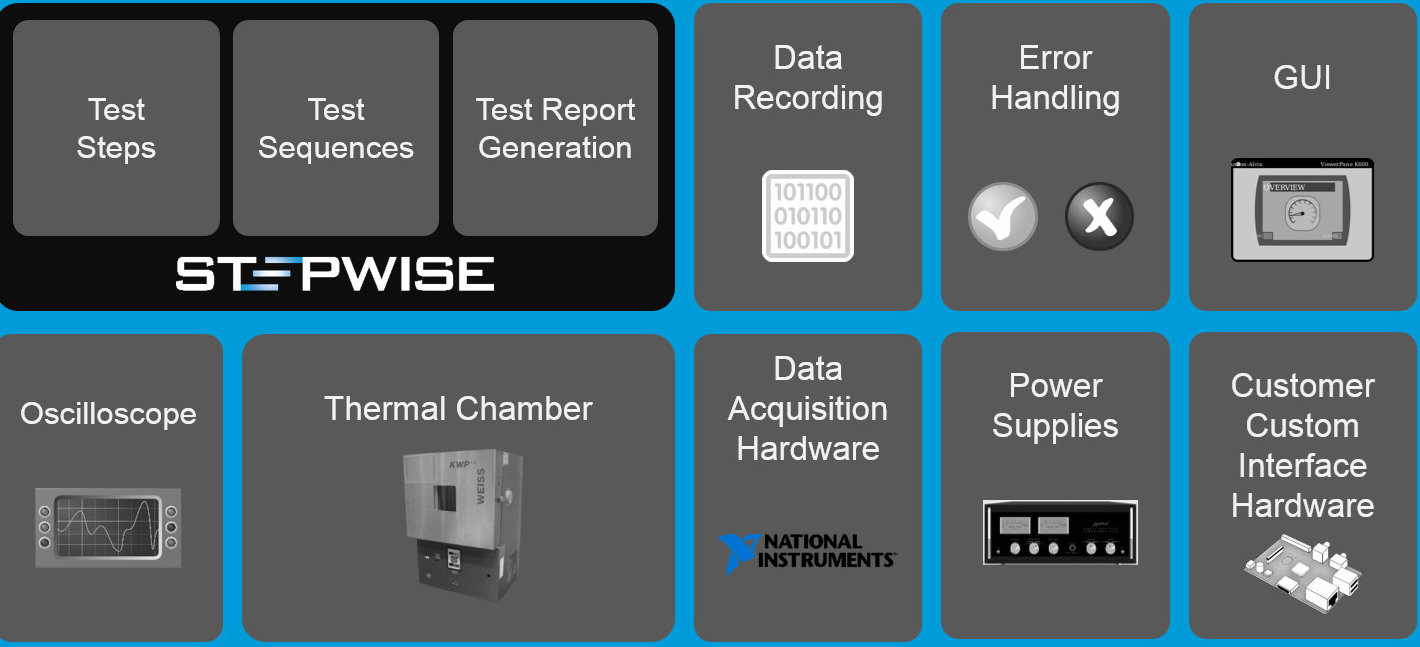

1. 模块化架构：

   • 将系统分解为独立的功能模块，每个模块负责特定功能（如数据采集、数据处理、通讯等）。

   • 各模块之间通过定义良好的接口进行通信，便于替换和扩展。

2. 插件机制：

   • 采用插件式架构，不同厂商的设备实现对应的插件。

   • 主程序通过加载配置文件或动态库（DLL）来加载特定设备的插件。

3. 抽象层设计：

   • 在设备与应用层之间引入硬件抽象层（HAL），屏蔽底层硬件差异。

   • HAL提供统一的接口，应用层调用HAL接口实现硬件无关的功能。

二、模块化设计

1. 设备驱动模块：

   • 为每种设备（如不同品牌的采集卡、Modbus模块）开发独立的驱动模块。

   • 驱动模块实现统一接口，使得上层应用代码不需要修改即可切换设备。

2. 功能模块：

   • 将数据采集、数据处理、数据存储等功能分成独立模块。

   • 每个模块独立开发、测试和维护，提高代码的可复用性和可维护性。

3. 通信模块：

   • 针对不同的通讯协议（如Modbus、TCP/IP等）设计独立的通讯模块。

   • 确保每个通讯模块符合相应的协议规范，并提供一致的接口给上层调用。

三、配置文件管理

1. 配置文件使用：

   • 使用配置文件（如INI、XML、JSON）管理系统的各种参数和设备信息。

   • 配置文件中定义不同设备的连接参数、通讯协议、采样率等。

2. 动态加载：

   • 在系统启动时读取配置文件，根据配置动态加载相应的设备驱动和通讯模块。

   • 支持在运行时修改配置文件，实现设备的动态切换和配置。

3. 配置管理工具：

   • 开发配置管理工具，方便用户编辑和管理配置文件。

   • 提供图形化界面，简化配置过程，降低出错概率。

四、升级与维护

1. 版本控制：

   • 使用版本控制系统（如Git）管理代码，记录每次修改，提高代码的可追溯性。

   • 定期发布版本更新，确保系统稳定性和安全性。

2. 自动化测试：

   • 建立自动化测试框架，对每个模块进行单元测试和集成测试。

   • 确保每次修改后系统功能的正确性，减少回归问题。

3. 文档和培训：

   • 编写详细的技术文档和用户手册，帮助开发人员和用户了解系统功能和使用方法。

   • 定期培训开发团队，提高他们对系统的理解和维护能力。

五、代码管理与开发流程

1. 代码管理：

   • 使用版本控制工具（如Git）进行代码管理，跟踪代码修改历史，确保代码的可追溯性和团队协作。

   • 设立代码分支策略，如主干开发、功能分支和发布分支，确保稳定版本的持续集成和交付。

2. 开发流程：

   • 采用敏捷开发流程，如Scrum或Kanban，分阶段进行功能开发、测试和交付。

   • 定期进行代码评审，确保代码质量和一致性。

3. 持续集成和交付：

   • 使用持续集成（CI）工具（如Jenkins、GitLab CI）自动化构建和测试流程，确保代码的稳定性和可靠性。

   • 设置自动化部署流程，快速将新版本软件交付给客户。

六、用户界面与交互设计

1. 图形用户界面（GUI）：

   • 设计直观易用的GUI，提高用户体验。

   • 界面元素应具备一致性和可操作性，方便用户进行系统配置和操作。

2. 自定义界面：

   • 提供用户自定义界面功能，使用户可以根据需求定制显示和控制界面。

   • 支持不同分辨率和设备的界面适配，提高系统的通用性。

3. 远程控制与监控：

   • 实现远程控制和监控功能，使用户可以通过网络远程访问和操作系统。

   • 提供实时数据监控和日志记录功能，方便用户进行系统状态监控和故障排查。

七、实际应用示例

1. 采集卡的通用设计：

   • 定义一个统一的采集接口，如StartAcquisition、StopAcquisition、ReadData等。

   • 为不同品牌的采集卡（如研华、NI等）开发具体实现，通过配置文件选择具体实现。

2. Modbus模块的适配：

   • 为不同厂商的Modbus模块开发独立的驱动模块，实现统一的ReadCoils、WriteRegisters等接口。

   • 配置文件中定义具体使用的Modbus模块和通讯参数。




结论

通过模块化设计、插件机制、配置文件管理和完善的升级维护策略，可以实现一个通用且灵活的LabVIEW自动测试系统，适应不同客户的需求，支持不同设备的快速切换和配置。通过采用标准化的开发流程和用户界面设计，提高系统的可用性和维护性，确保系统的长期稳定运行。
