PCI-175664路隔离数字量I/O卡（注意不是TTL 数字量I/O），在使用时需要外接电源使用。宽输入电压范围 （10 ~ 50 VDC）、宽输出电压范围 （5 ~ 40 VDC）。

关于接线的表述如下所示。

The PCI-1756 has32 isolated digital output channels designated IDO00~IDO31.

Each of isolatedoutput channels comes equipped with a MOSFET, polyswitch (for currentprotection) and flywheel diode for using with inductive loads which can beactivated by connecting PCOM to VDC. If an external voltage (5 ~ 40 VDC) isapplied to an isolated output channel, the current will flow from the externalvoltage source to the card. Please note that the current through each IDOchannel should not exceed 200 mA.

PCI-1756 有 32 个隔离的数字输出通道，指定为 IDO00~IDO31。

每个隔离输出通道都配备了一个 MOSFET、多晶开关（用于电流保护）和续流二极管，用于与感性负载一起使用，这些负载可以通过将 PCOM 连接到 VDC 来激活。 如果外部电压（5 ~ 40 VDC）施加到隔离输出通道，电流将从外部电压源流向卡。 请注意，通过每个IDO 通道的电流不应超过 200 mA

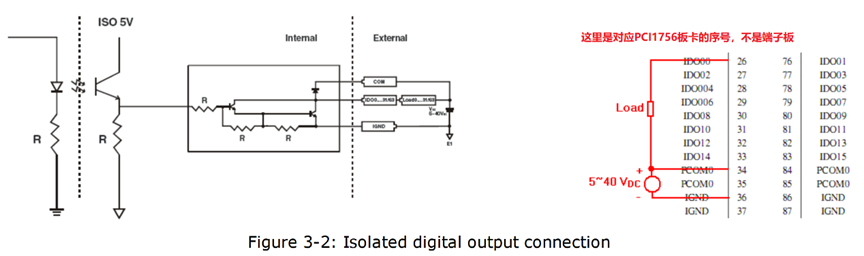

接线图如下，图中的说明是针对PCI1756板卡本身的说明，不是针对接线端子ADAM-3951的说明

最终的连线要按照ADAM-3951的序号进行连接，这二者序号不一样，请注意。

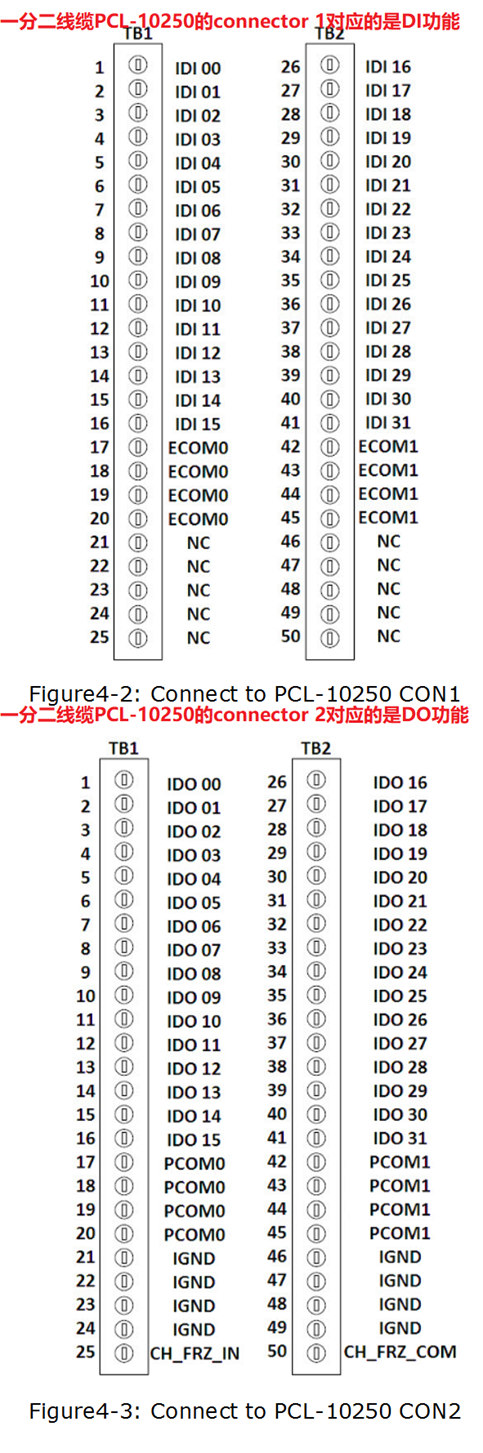

PCL10250是一分二的线缆，connector1连接一个ADAM-3951，对应板卡的PCI-1756DI功能。Connector2连接另一个ADAM-3951，对应板卡的PCI-1756DO功能。

厂家有提供LabVIEW的例子，但是不好用，自己开发的简单例程如下所示。

相关资料说明，如下所示。
