LabVIEW中多ROI实现：快捷键操作与编程方法
在 LabVIEW 图像处理中，对多感兴趣区域（ROI）的保留与管理是核心需求之一，尤其适用于红外图像分析、多区域特征提取等场景。以下从快捷操作与编程实现两方面，结合实际应用场景形成完整知识点：
一、快捷操作：快速实现多 ROI 保留 针对临时或简单场景，可直接通过交互快捷键实现多 ROI 的叠加保留： 在使用图像控件的 ROI 工具（如矩形、线段、圆形等）时，按住 Ctrl 键绘制新 ROI，原有已绘制的 ROI 不会被清除，新 ROI 将直接叠加在图像上。 该方法无需额外编程，适用于快速手动选择多个分析区域（如临时对比不同区域的红外图像直方图特征），操作便捷且兼容性强，适用于各版本 LabVIEW。 二、编程实现：事件驱动的多 ROI 管理 对于需要自动化或复杂逻辑的场景（如结合 TCP/IP 接收图像后自动处理多 ROI），需通过编程实现 ROI 的持久化保留，核心思路如下：

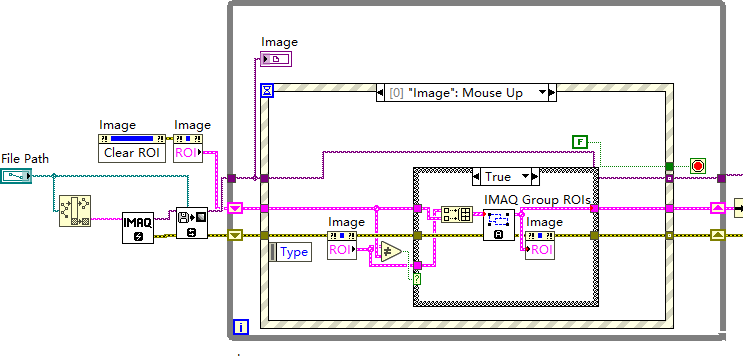

通过注册图像显示控件的 “Mouse Up” 事件，实时监测用户的 ROI 绘制动作。每次绘制完成后，判断当前 ROI 是否发生变化（如与上一次 ROI 对比）。
当检测到新 ROI 时，使用IMAQ Combine ROIs等函数将新 ROI 与历史 ROI 集合合并，形成包含所有 ROI 的集合，并通过变量或移位寄存器持久化存储。
针对不同 LabVIEW 版本（如 8.5、2009、2010 等），需注意函数兼容性。例如，早期版本中 ROI 合并逻辑需通过数组拼接与类型转换实现，而高版本可直接调用封装函数。 三、场景结合与应用价值
两种方法互补，既兼顾了临时操作的便捷性，又保障了复杂场景下的可编程性，为 LabVIEW 图像处理中多 ROI 的灵活应用提供了完整解决方案。 |
