LabVIEW 热学计量自动化测试系统

热学计量实验室中，温度计、温湿度箱、热量计等设备的校准需严格遵循 JJF 1101-2019等规程，涉及温度 / 湿度 / 热量等多参数测量、恒温环境精准控制、数据实时采集与合规证书生成。传统人工操作存在校准周期长（单台高精度温度计校准耗时 2-4 小时）、环境干扰误差大（温度波动导致偏差可达 0.1℃）、数据记录繁琐等问题。LabVIEW 构建全流程自动化系统，覆盖测温设备联动、环境闭环调控、数据智能分析与证书自动生成。

一、系统设计

1. 硬件组成

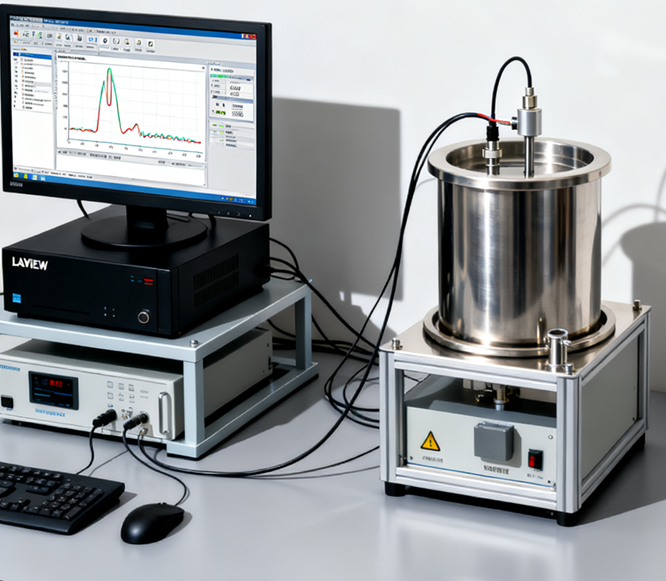

核心设备：被校热学仪器（如铂电阻温度计 PT100）、标准恒温槽（Huber CC200，控温精度 ±0.01℃）、标准温度计（Fluke 744，测量精度 ±0.002℃）、热量计校准装置（Setaram C80，热流测量范围 0-1000W/m²）；

环境监测：高精度温湿度传感器（Vaisala HMP60，精度 ±0.02℃/±0.5% RH）、气压传感器（Druck DPI 104，用于修正大气压力对测温的影响）；

控制层：工业控制计算机（AMD Ryzen 7 处理器，支持多设备并行通讯）、数据采集卡（NI PCI-6259，16 位采样精度）、RS485 通讯模块（用于恒温槽与传感器数据传输）。

2. 软件架构

采用 LabVIEW，基于 “主程序 - 子 VI” 模块化设计：

核心框架：状态机结构（初始化→校准参数配置→设备联动→数据采集→数据处理→证书生成→结束）；

通讯层：集成 VISA 驱动（支持标准设备 GPIB/LAN 通讯）、厂商专用驱动库（如 Huber 恒温槽 SDK 接口）；

数据层：连接 SQL Server 数据库（存储历史校准数据）、调用 ReportGeneration Toolkit（生成标准化校准证书）。

二、关键功能实现

1. 多设备协同控制

（1）设备连接与通讯验证

标准恒温槽控制：通过 LabVIEW 发送 SCPI 指令（如 SET:TEMP50.000）设定校准温度点，通过子 VI Thermostat_Control.vi 监测槽内温度稳定状态，通讯超时设置为 2000ms；

标准温度计数据读取：通过 VISA 函数发送测量指令（如 MEAS:TEMP?PRECISION），接收返回的温度数值并解析，每 500ms 刷新一次数据；

通讯状态监测：主程序每 300ms 轮询设备响应信号，异常时触发声光报警（调用 Beeper.vi 驱动蜂鸣器，同步点亮红色警示灯），并记录故障代码（如“TEMP_ERR_003” 对应恒温槽通讯中断）。

（2）校准流程自动化

以铂电阻温度计校准为例，核心步骤通过子 VI PT100_Cal.vi 实现：

配置参数：用户在前面板输入被校温度计型号、校准温度点（如 0℃、50℃、100℃、200℃）、校准次数（默认 4 次，取平均值）；

执行校准：LabVIEW 控制恒温槽升温 / 降温至目标温度，延迟 15 分钟待槽内温度稳定（波动≤0.005℃），读取标准温度计与被校温度计的实时数值，同步记录当前环境温湿度（调用 Env_Data_Read.vi）；

数据校验：自动判断温差是否在允差范围内（如 100℃点允差 ±0.05℃），超差则延长稳定时间 5 分钟后重新测量，仍超差则标记为 “不合格” 并暂停流程。

2. 环境参数联动控制

实时监测：通过 Env_Monitor.vi 每 15s 采集实验室温湿度、气压数据，存储至数据库并在前面板以实时曲线展示（使用 WaveformChart 控件）；

动态调整：当恒温槽内温度偏离目标值 ±0.01℃时，系统自动调用 Temp_Regulate.vi，通过 PID 算法调整恒温槽加热 / 制冷功率（发送指令 ADJ:POWER35），确保温度稳定性；

测量结果修正：根据采集的环境气压数据，自动代入温度修正公式（如 Corrected_Temp= Measured_Temp + (101325 - Pressure)×0.00001），修正最终测量结果。

3. 数据管理与证书生成

（1）数据存储与追溯

校准数据（含被校设备编号、各温度点测量值、环境参数、操作员信息）通过 Data_Log.vi 写入 SQL Server 数据库，支持按设备型号、校准日期、温度范围等条件查询历史数据；

调用 LabVIEW 数据分析工具包，生成温度误差趋势图、设备合格率统计报表（导出为 Excel 格式）。

（2）校准证书自动生成

基于 JJF 1101-2019 规范模板，使用 Report GenerationToolkit 构建证书框架：

从数据库读取当前校准数据，自动填充 “被校设备信息”“标准设备信息”“各温度点校准结果” 等字段；

计算示值误差（Error =Measured_Temp - Standard_Temp）、扩展不确定度（k=2），并判定合格性；

插入电子签名（调用 Digital_Sign.vi 读取操作员 USBKey 证书），生成 PDF 格式校准证书（保存路径：F:\Thermal_Calibration\Cert\YYYYMMDD\SNxxxx.pdf）。

三、系统效果

效率提升：单台铂电阻温度计（4 个校准点）校准耗时从 3 小时缩短至 1 小时，日均校准能力从 5 台提升至 16 台；

数据可靠：消除人工读数与环境波动误差，重复测量标准差从 0.03℃降至 0.008℃，数据追溯符合 CNAS CL01:2018 要求；

扩展性强：通过添加子 VI 可快速支持新类型热学设备（如温湿度箱、红外测温仪），现有系统已兼容 10 类共 32 种热学计量设备。

四、注意事项

设备通讯前需统一通讯协议与地址（建议标准恒温槽 GPIB 地址设为 2，标准温度计设为 3），避免信号冲突；

环境传感器需安装在恒温槽附近 1-1.5m 处，远离热源、冷源及气流通道，确保监测数据真实反映校准环境；

证书模板需随计量规程更新及时迭代，可通过 LabVIEW “模板备份” 功能保存不同版本，便于追溯修改记录。
