电学计量实验室中，直流标准源、万用表等设备的校准需严格遵循 JJF 1075-2019 等规程，涉及多设备协同控制、环境参数实时监测、数据精准采集与证书合规生成。传统人工操作存在效率低（单台设备校准耗时 2-3 小时）、人为误差风险高（读数偏差可达 0.01%）、数据追溯难等问题。LabVIEW 构建全流程自动化系统，覆盖设备互联、智能控制、环境联动、数据闭环管理。
一、系统设计
1. 硬件组成

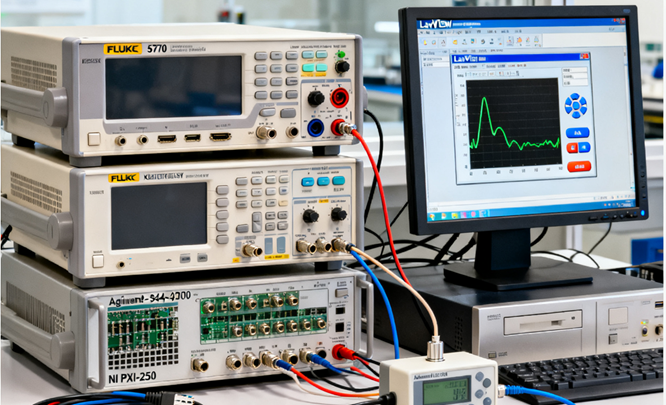

核心设备：被校直流标准源（如 FLUKE 5720A）、标准万用表（KEITHLEY 2002，0.0015% 精度）、程控开关矩阵（NI PXI-2530，用于通道自动切换）；
环境监测：温湿度传感器（Agilent 34970A，精度 ±0.5℃/±2% RH）、气压传感器（SENSORONICS 24PCE，用于不确定度计算修正）；
控制层：工业控制计算机（NI PXIe-8880，支持实时操作系统）、GPIB-LAN 转换器（NI GPIB-USB-HS+，兼容老旧设备通讯）。
2. 软件架构
采用 LabVIEW，基于 "主程序 - 子 VI" 模块化设计：
核心框架：状态机结构（初始化→参数配置→测试执行→数据处理→证书生成→结束）；
通讯层：集成 VISA 驱动（支持 GPIB/LAN/USB 接口）、厂商专用库（如 KEITHLEY 的 KUSB-488.2 驱动）；
数据层：连接 SQL Server 数据库（存储历史数据）、调用 Report Generation Toolkit（生成证书）。
二、关键功能实现
1. 多设备协同控制
（1）设备连接与通讯验证
标准万用表控制：通过 VISA 函数发送 SCPI 指令，例如读取电压值：VI_Write(vi, "*IDN?\n", 6, &retCount)，接收返回值后解析为数值型数据，通讯超时设置为 500ms（避免设备响应延迟导致程序卡顿）；
开关矩阵联动：根据被校源输出量程（如 1mV-1000V），通过子 VI Switch_Matrix_Control.vi 自动切换衰减通道（例如 1000V 档切换至 100:1 衰减通道，避免标准表过载）；
通讯状态监测：主程序每 100ms 轮询设备响应，异常时触发声光报警（调用Beep.vi+ 控制 GPIO 继电器驱动警示灯），并记录故障码（如 "GPIB_ERR_1073807346" 对应设备未连接）。
（2）校准流程自动化
以直流电压校准为例，核心步骤通过子 VI DC_Voltage_Cal.vi 实现：
配置参数：用户在前面板输入被校设备型号、量程点（如 1V、10V、100V）、校准次数（默认 3 次，取平均值）；
执行校准：LabVIEW 向被校源发送输出指令（如"SOUR:VOLT 10.0"），延迟 2s 待输出稳定后，控制标准表读取值（"MEAS:VOLT:DC? 10,0.001"），同步记录当前温湿度（调用Env_Data_Read.vi）；
数据校验：自动判断读数是否在允差范围内（如 10V 点允差 ±0.002%），超差则重复测试 2 次，仍超差则标记为 "不合格" 并暂停流程。
2. 环境参数联动控制
实时监测：通过Env_Monitor.vi每 30s 采集温湿度、气压数据，存储至数据库并在前面板实时曲线显示（使用 Waveform Chart 控件）；
动态调整：当温度超出 (23±1)℃范围时，系统自动调用Climate_Control.vi，通过 RS485 接口控制实验室空调（发送指令"SET_TEMP 23"），同时暂停校准流程（状态机跳转至 "等待环境稳定" 状态），待温度回归后自动重启；
不确定度修正：根据采集的环境数据，自动代入公式计算温度影响量（如标准表温度系数 0.0001%/℃），修正校准结果（示例代码片段：Corrected_Value = Raw_Value * (1 + (Temp-23)*0.000001)）。
3. 数据管理与证书生成
（1）数据存储与追溯
（2）校准证书自动生成
从数据库读取当前校准数据，自动填充 "被校设备信息"" 标准设备信息 ""校准结果" 等字段；
计算示值误差（Error = Meas_Value - Set_Value）、扩展不确定度（k=2），并判断合格性；
插入电子签名（调用Digital_Sign.vi读取 USBKey 中的操作员证书），生成 PDF 格式证书（保存路径：D:\Calibration\Cert\YYYYMMDD\SNxxxx.pdf）。
三、系统效果
效率提升：单台直流标准源（10 个量程点）校准耗时从 3 小时缩短至 50 分钟，日均校准能力从 8 台提升至 20 台；
数据可靠：消除人工读数误差，重复测量标准差从 0.005% 降至 0.001%，数据追溯符合 CNAS CL01:2018 要求；
扩展性强：通过添加子 VI 可快速支持新设备（如交流标准源、电阻箱），现有系统已兼容 12 类共 38 种电学计量设备。
四、注意事项
设备通讯前需统一 GPIB 地址（避免冲突，建议标准表设为 1，被校源设为 10）；
环境传感器需远离热源（如设备散热口），安装位置距被校设备 1-1.5m；
证书模板需定期核查（如规程更新时），可通过 LabVIEW 的 "自定义控件" 功能保存模板版本。
