LabVIEW中集成GIS组件

阅读时间：约7分钟

适用人群：需要在LabVIEW程序中嵌入地图显示、图层管理与空间数据查询功能的开发者，尤其适合首次接触ActiveX集成与COM组件调用的工程师。

一、背景与问题现象

地理信息系统（GIS）功能在测试测量类软件中越来越常见，例如在数据采集面板中叠加地图、按地理位置检索样本点、显示覆盖范围等。许多开发者在LabVIEW中引入ESRI的MapObjects或MapWinGIS等ActiveX组件，期望直接复用成熟的GIS能力，而不是从零编写地图渲染与空间运算代码。

然而实际接入过程往往并不顺利。常见的现象包括：按照组件文档的说明，某些属性与方法被宣称支持，却在LabVIEW中无法访问；使用调用节点执行添加图层等功能时，需要输入Variant变体类型的数据，而输入内容与格式完全未知；将变体转换为字符串后得到空串，用文件读取函数解析也无法得到可送入变体的内容，并伴随含义不明的错误弹出。这些问题的根源，大多不是组件本身缺陷，而是对ActiveX自动化调用机制与LabVIEW变体数据类型的理解存在缺口。

编辑

二、ActiveX调用与Variant数据类型的机制

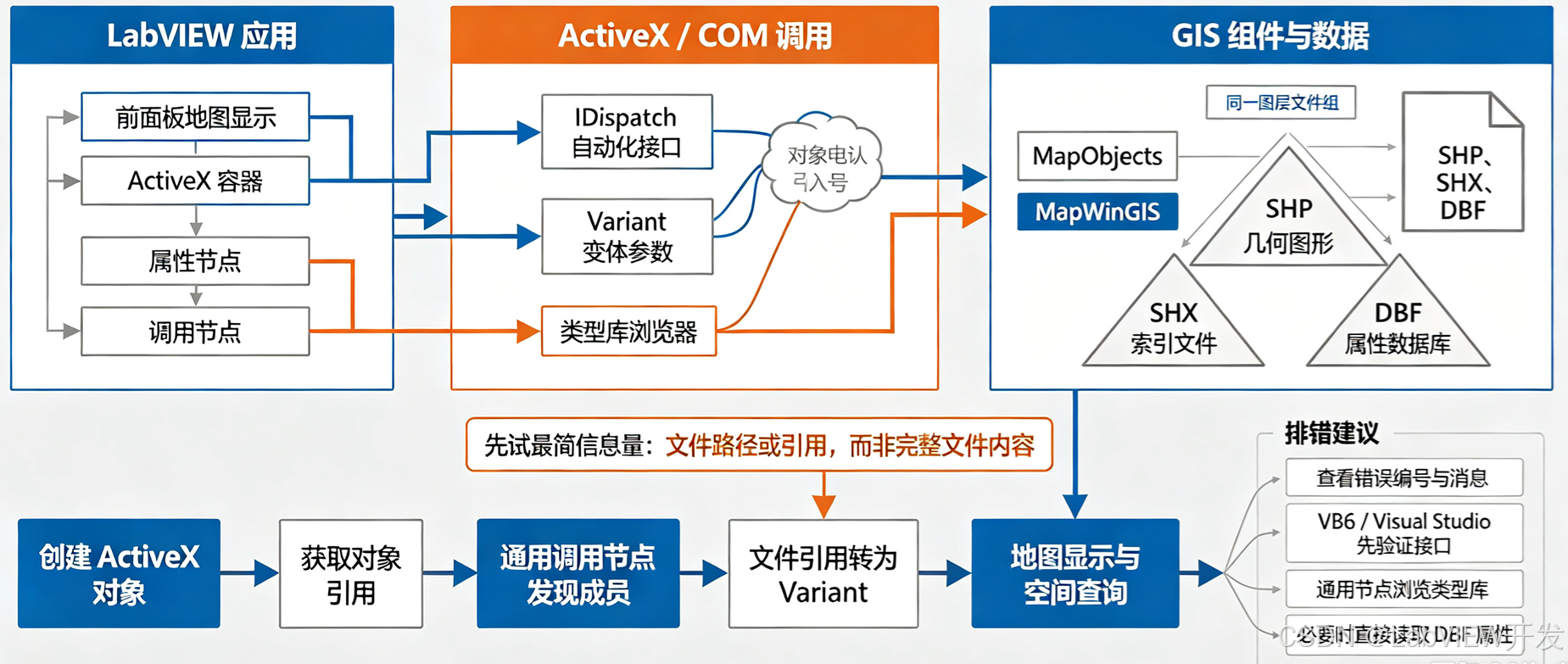

LabVIEW通过ActiveX容器控件将外部COM组件嵌入前面板，并通过ActiveX属性节点、调用节点访问组件的属性与方法。本质上，这种调用走的是COM的IDispatch自动化接口：由组件暴露的类型库定义可供外部程序调用的成员，调用时统一以Variant变体作为参数的交换媒介。

Variant是一种"万能容器"类型，可以携带数值、字符串、数组、对象引用等各种数据。正因如此，方法参数声明为Variant时，反而无法从声明上看出应当传入什么内容，只有查阅组件的类型库或文档才能确定。文档缺位时，开发者只能反复试错，这正是许多人在"变体接线"上花费大量时间的原因。

三、核心难点：添加图层时Variant参数的正确接法

在MapObjects中，向地图窗口添加图层的操作方法需要传入一个Variant参数。表面上看应当把某个图层对象或图层数据本身送进去，实际操作中却发现无论送入数据还是转换后的字符串都无法成功。

经过逐步试验得出的正确做法是：先用文件操作函数构造指向SHP文件的引用，将文件引用通过"转换为变体"节点转换成Variant后，再送入添加图层的方法。也就是说，该组件并不需要图层的完整数据，而只需要文件的名称或引用，数据加载由组件内部完成。理解这一点后，问题便迎刃而解——关键在于弄清楚组件要的是"文件的路径与引用"而不是"文件的内容"。

这也引出一个通用的调试思路：当变体参数无法确定内容时，可以先尝试最小的信息量，例如文件路径、标识字符串或简单数值，逐一排除，而不是直接追求完整数据。

四、发现隐藏成员：通用节点与类型库浏览

针对"文档宣称存在却访问不到"的属性与方法，一个有效手段是使用创建通用调用节点与创建通用属性节点。这类节点不绑定具体成员，而是先持有一个ActiveX对象引用，再通过"连接到ActiveX对象"或类似的对话框打开组件类型库浏览器，从中选择对象公开的其他成员。由此可以找到文档未列出的接口，也规避了标准调用节点只列出常见成员的限制。

此外，可以在Visual Studio或VB6环境中以相同方式调用该组件。组件对外的接口是统一的，只要在VB6中可见，在LabVIEW中就应当可见；反过来，先在VB6中验证某个方法的参数与返回行为，再回到LabVIEW中按照相同约定接线，可以大大缩短排错周期。当出现错误时，务必记录错误编号与消息文本，再结合组件文档定位含义，而不是凭借直觉反复重试。

五、GIS文件结构认知与备选方案

GIS矢量数据通常以三个文件构成一组：SHP文件保存几何图形，SHX为索引文件，DBF保存属性数据库。当图层搜索等功能不可用时，可以直接读取随图件一起提供的DBF文件，自行实现基于属性数据的检索，这是一种不依赖组件内部查询接口的可行迂回方案。

在组件选型上，MapObjects LT属于精简版本，功能范围较完整版明显收窄，部分检索类能力可能被裁剪；完整版价格较高且官方支持主要面向VB6。开源替代MapWinGIS在功能数量上更丰富，采用Mozilla许可证，但其在LabVIEW前端的地图打开功能存在缺陷，且在LabVIEW环境下几乎没有官方文档，只能依靠试验摸索。对于首次集成GIS的团队，建议先以最小功能集做概念验证，评估组件文档完善度与错误信息可读性后再决定主方案。

六、实践建议与小结

综合以上经验，在LabVIEW中集成GIS组件的要点可归纳如下：第一，充分理解Variant作为自动化参数交换介质的特点，遇到变体参数先尝试最简信息量；第二，善用通用调用节点与类型库浏览器发现文档未覆盖的成员；第三，借助VB6或Visual Studio快速原型验证接口行为；第四，正确认识SHP、SHX、DBF文件三元组的结构，必要时绕过组件接口直接读取DBF实现属性查询；第五，结合需求对比MapObjects LT、完整版与MapWinGIS的差异，避免在精简版上耗费过多精力。

GIS功能与LabVIEW的整合并非高不可攀，只要把握ActiveX自动化的本质，把排错重点放在参数语义的确认上，就能在较短周期内获得稳定的地图显示与图层管理能力，而不必被迫迁移到其他开发平台。
