LabVIEW高铁应答器出厂测试

一个射频测试项从"人工逐个调"到"全自动跑完"，背后是状态机、配置文件与一张数据库表——这套高铁应答器测试平台值得拆解。

预计阅读约 4 分钟

应答器是高铁列控系统的"地面信标"。列车飞驰时，轨旁应答器向车载设备发送位置与线路信息，车载接收端据此推算列车位置、执行运行指令。也就是说，列车能不能"知道自己在哪、下一段该怎么走"，很大程度取决于应答器发出去的信号是否正确、是否稳定。这个链条一旦出问题，直接关系到行车安全，容不得半点侥幸。

正因为如此，应答器在出厂前要做全面的性能体检：发射功率、接收灵敏度、信号质量、抗干扰能力……林林总总几十项指标，每一项都要对得上规格书的要求。可问题在于，这些指标大多落在射频域，测量依赖专用仪器和繁琐的接线、调参、判读流程。靠人工一台一台测，效率低是一回事，更要命的是"一致性"——不同操作员、不同时间段，判读尺度很难完全统一，而且测试结果靠纸笔记录，事后想溯源某一台设备的完整履历几乎不可能。

这几条痛点叠加在一起，指向同一个答案：把测试交给一套可重复、可记录、可追溯的自动化平台。

整套平台参考欧洲的应答器测试规范（Eurobalise FFFIS）来设计，硬件侧选用了 NI 的模块化仪器——射频信号发生器负责发激励，频谱分析仪和示波器模块负责采响应。相比把一堆台式仪表用线缆拼在一起，模块化平台的好处是仪器与仪器之间的触发、同步都在背板层面完成，链路更干净，时序也更可控。

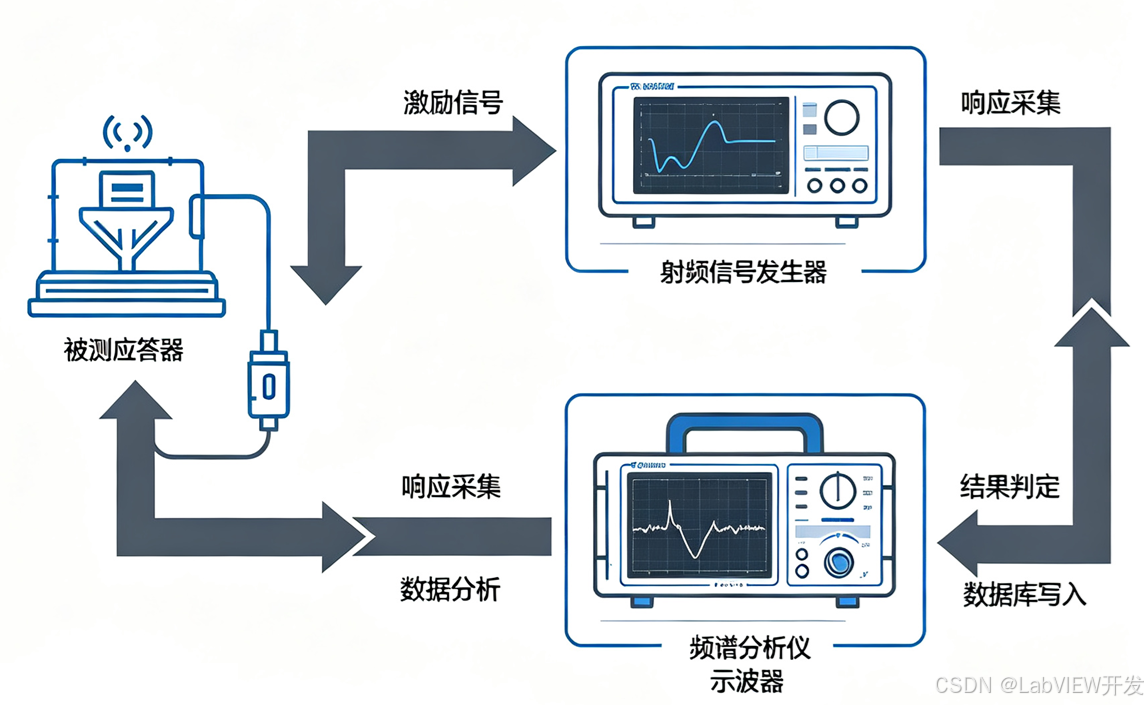

软件侧，LabVIEW 作为上位机统一调度：它先让信号发生器发出指定频率和功率的激励信号，驱动应答器进入工作状态；应答器返回的响应信号被频谱仪和示波器模块捕获；随后 LabVIEW 从波形里逐项提取频率偏差、输出功率、上升时间、调制深度等关键参数，与判定标准比对，得出合格/不合格结论，最后把结果连同被测设备序列号、测试时间一起写入数据库。

整条链路走下来，一个测试项的"激励—响应—分析—判定—入库"就闭环了，几十项指标排成队列依次执行，全程不需要人工介入。

在软件组织上，这套平台还有一层值得注意的封装：整条链路以模块化 VI 呈现，每种仪器对应一个可复用的驱动 VI，上层只传参数、收结果，仪器怎么初始化、怎么配置、怎么读数据都被收进底层。将来如果更换同类仪器，只动底层驱动，上层的测试序列基本不用改。这种"驱动下沉、逻辑上浮"的分层，是射频自动化系统长期好维护的关键。

编辑

很多人做自动测试，习惯把每个测试项写成一个固定的程序分支，结果测试项一多、判定标准一变，就要反复改框图，改完还要回归验证，越到后期越不敢动。这套平台的可取之处，在于它用状态机把测试序列管理起来，同时把"测什么"和"怎么测"彻底拆开。

拆开之后，程序框图只维护一个稳定的执行框架：每个测试项是一个状态，状态之间按预定的顺序流转，逐个完成激励、采集、分析、判定；而测试参数和判定标准全部外置到配置文件里。于是新增一个测试项、调整某个门限，只需要改配置，程序框图一行不动。测试逻辑与测试数据分离，带来两个直接收益：一是开发周期被拉长到"配参数"而不是"改代码"的粒度，二是测试项可以并行维护——工艺工程师改配置，软件工程师守框架，互不踩踏。

从实现层面看，这套状态机并不追求花哨的建模，功夫全下在"状态职责单一、迁移路径清晰"上：每个状态只干一件事，激励就只管发信号，采集就只管抓波形，判定就只管比对，互不越界。同时，状态之间预留了统一的错误出口——仪器超时、通信异常、数据越界都汇到同一个异常状态收口，而不是每个状态各写一套容错。程序还保留了手动模式，工程师可以单独选中某个状态反复执行，调试单个测试项时不必从头跑完整条序列。这三点看似朴素，却决定了现场排障时是"半小时定位"还是"半天翻代码"。

另一个值得展开的是数据管理。测试现场的特点是"写入频繁、查询偏重事后"。如果每个数值都即时单条插入，高频写入会拖慢整条测试节拍；如果攒到最后一次性落库，中途断电又会丢数据。工程上的处理是折中：单次测试的若干数值作为一条记录批量写入，序列号建索引，日期字段做统计维度。这样既保住了实时写入的性能，又为事后按序列号溯源、按日期统计良品率留好了口子。一台应答器从出厂到下线的完整测试履历，都能沿着序列号一键拉出。

这其实是一条可以迁移到很多产线的经验：自动化测试系统里，最容易被低估的不是某个算法，而是数据模型——数据怎么进、怎么查、怎么追溯，决定了这套平台在长期使用里是"越用越顺手"还是"越用越难维护"。

■ 配置驱动测试序列  测试项、参数、判定阈值放配置文件，框图只留执行框架，新增测试项无需改码

■ 参数与判定分离  仪器参数与门限值集中管理，换被测型号时只改配置，不触碰软件逻辑

■ 批量写入 + 索引  单条测试数据按记录批量落库，序列号建索引，兼顾实时写入与历史追溯

■ 状态机守实时性  状态流转与仪器调用避免在时序关键路径上插入耗时操作，保证激励采集节拍稳定

对于应答器这类专用射频设备，自动化测试平台的价值不只是"省人"——效率相比手动测试能提升几十倍，更重要的是它把判定标准固化成程序，把测试过程变成可追溯的数据，从根上消除了人为判读的不确定性。而这套方案最妙的点在于，LabVIEW 加 NI 模块化仪器几乎覆盖了"信号发出去"到"信号测回来"的完整链路，从激励到分析都能在同一个软件环境里闭环，这也是它能在一线快速落地的原因。

如果你也正在为类似的 LabVIEW 软件开发或测试测量系统集成项目寻找方案，欢迎在后台留言交流。
