LabVIEW空压机可靠性自动测控系统

空压机可靠性测试动辄连续运行几百小时，靠人盯仪表、手写记录，数据还能信吗？看这套自动测控系统如何破局。

预计阅读约 4 分钟

空压机是工厂里最常见的动力设备之一，但在出厂前，它要过一道严格的关卡——可靠性测试。测试期间需要同时盯住多项关键参数：运行电流、排气量、储气罐压力、各部件温度，其中任何一项都可能直接决定一台产品能不能顺利交付。

在过去，这道关卡基本靠人。操作员站在现场盯着仪表读数，把数据一行行手写进记录表，再凭经验判断设备是否出了问题。这样的流程存在几个天然短板。第一，数据精度完全取决于操作员的眼睛和手速，读数时机稍有偏差，记录下来的数字就不够可信。第二，手工记录容易漏项、跳行，而一份不完整的记录，基本等于这台设备的测试白做。第三，故障排查靠的是个人经验，同一台设备换不同的人值守，判断标准可能完全不同，结论自然也不可复现。

更麻烦的是，空压机这类产品的可靠性测试往往要连续进行几百小时，中间不能随意中断。让人三班倒连续盯上几天几夜，人工成本高不说，人还会疲劳，一旦疲劳就更容易出错。测试本身真正需要的是"稳定、完整、可追溯"，而这恰恰是人力最不擅长的事情。

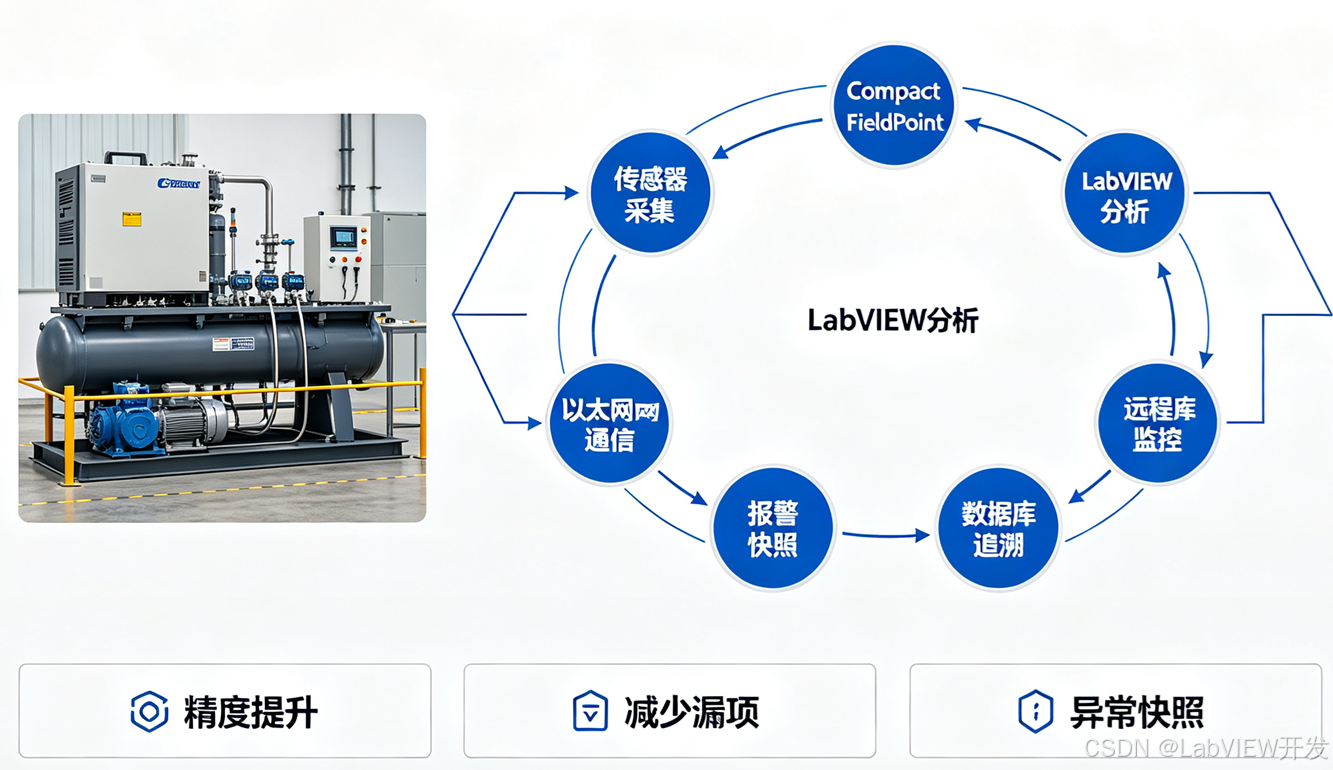

这套系统的答案是"自动化"。底层硬件采用 NI 的 Compact FieldPoint 平台——一套工业级分布式 I/O 系统，支持多种模拟量和数字量输入输出模块，通过以太网与上位机通信。之所以不选 PC 插卡式采集方案，是因为空压机测试现场的环境并不友好：粉尘、振动、电磁干扰都在，而 Compact FieldPoint 的工业防护等级更高，更适合这类恶劣工况。

传感器的配置围绕被测参数展开：电流互感器负责测电机电流，压力变送器负责测储气罐压力，热电偶负责测各部件温度，流量计负责测排气量。这些信号统一接入 Compact FieldPoint 的各 I/O 模块，再经以太网汇总到上位机。

上位机端，LabVIEW 程序由几个核心模块组成。数据采集模块定时轮询各 I/O 通道，把传感器数值一个个读上来；数据显示模块在前面板上用仪表、曲线、表格等多种形式实时呈现，值班的人扫一眼就能判断状态好坏；报警模块负责监控各参数是否越限，一旦越限立即给出提示；数据存储模块则把一路数据写入历史数据库，为后续追溯留底。

编辑

自动测控系统里，通信往往是决定成败的第一个环节。通信协议没有"最好的"，只有"最合适的"，选型时要重点权衡四件事：传输距离、抗干扰能力、实时性需求和扩展空间。短距离场景下 RS-232 就够用，中距离通常考虑 RS-485 或 CAN，远距离则以以太网为主；抗干扰方面，差分信号天生比单端信号稳，现场电磁环境差时这一点尤为关键；如果对实时性有硬要求，单靠通用通信协议还不够，需要往 FPGA 或 RT 模块上靠。

本系统走的是以太网 + DataSocket 的组合。DataSocket 是 NI 提供的网络数据传输协议，思路是"发布/订阅"：LabVIEW 一端把实时数据发布到网络上，远程客户端只需订阅同一个数据源，就能拿到同样的数据，完全不用自己写底层网络通信代码。这一设计的工程价值在于解耦——发布端和订阅端互不依赖，同一台设备的数据可以同时被多个客户端订阅，现场和办公室各看各的，数据都实时、都一致。

有了这一层，远程监控就顺理成章了。测试现场只需保留必要值守，操作人员就可以在办公室里查看现场的运行状态。这既减轻了现场人员的压力，也把"现场数采"和"远端决策"分离开来，各司其职。

人工测试时，故障排查靠的是老师傅的经验：参数不对，先看哪里、再看哪里，全靠记忆。这套系统则把经验结构化成了"故障树"——通过对历史测试数据的统计分析，把空压机常见故障的因果关系整理成树状结构。系统一旦检测到异常参数，就自动匹配故障树的对应节点，直接给出可能的故障原因和排查建议，把"事后凭经验排查"变成了"系统主动提示"。

这里还有一个容易被忽略的细节：报警的同时，系统会记录故障时刻前后的数据快照。在 6406 型空压机的连续运行验证中，系统自动记录全程数据，一旦参数异常，既及时报警，又把异常前后一段完整的原始数据保存下来。别小看这个快照——故障分析最怕的就是"只知道出了事，不知道出事前发生了什么"。有了完整上下文，工程师排查起来会快很多，也更容易把问题归因到某个具体环节。

■ 通信协议先按距离和抗干扰选  短距用 RS-232，中距用 RS-485/CAN，远距用以太网；现场干扰大优先差分信号，硬实时再考虑 FPGA/RT

■ 数据库写入与查询分开设计  实时写入靠批量提交保住性能，历史追溯靠索引保证查询效率，两者解耦才扛得住长周期测试

■ 报警务必带上故障快照  只记"报警那一刻的数值"不够，把异常前后一段原始数据一起存，事后分析才有据可查

■ 工业现场优先分布式 I/O  粉尘、振动、干扰环境下，Compact FieldPoint 这类防护型分布式方案比 PC 插卡采集可靠得多

用 LabVIEW 加 Compact FieldPoint 做空压机测控，本质是把"人盯人"的测试模式，换成"系统盯数据"的自动模式。需要说明的是，这套组合并非要取代 PLC——PLC 能做的事它基本都能做，但 LabVIEW 上位机在数据分析、远程监控、故障诊断这些方向上，比 PLC 的组态软件灵活得多。对空压机这类参数多、测试周期长、又必须可追溯的产品，自动化测控带来的不只是省人，更是整个测试数据质量的提升。
