制冷测试提速5倍、数据密度百倍，秘密在稳态判定

人工抄表测一台制冷机组，8小时连"稳没稳"都说不清；用 LabVIEW 搭套系统，数据密度翻百倍——差距不在设备，在"怎么判断稳定"。

预计阅读约 5 分钟

一台5匹冷库用制冷机组，8小时连续测试，人工记录能留下多少有效数据？可能是几十个读数、几页纸，而收工时测试人员往往还是说不清：机组到底"稳没稳"？性能指标能不能拍板？

这不是测试人员不努力，而是"仪表+人工抄表"的模式天生有短板：效率低、精度看手感、数据不连续。压力表跳一下，抄表员记一笔；温度漂一会儿，很可能就漏过去了。更麻烦的是，制冷量、能效比EER这类指标，要蒸发器进出口焓差、制冷剂流量、压缩机功耗几个参数"对得上同一时刻"才能算准，人工抄表根本做不到同步。

测试的精度，一半取决于采集，另一半取决于数据是不是同一时刻的真值。 而"同时刻"，恰恰是人工方式最难保障的一环。

于是当一套基于 LabVIEW 的制冷设备测试系统，自动算出了制冷量、EER、过热度，还把8小时的数据密度做到人工的100倍、测试效率提升5倍时，很多人以为秘诀在"自动化"。这只是表象——真正的坑，和真正值钱的东西，都在后面。

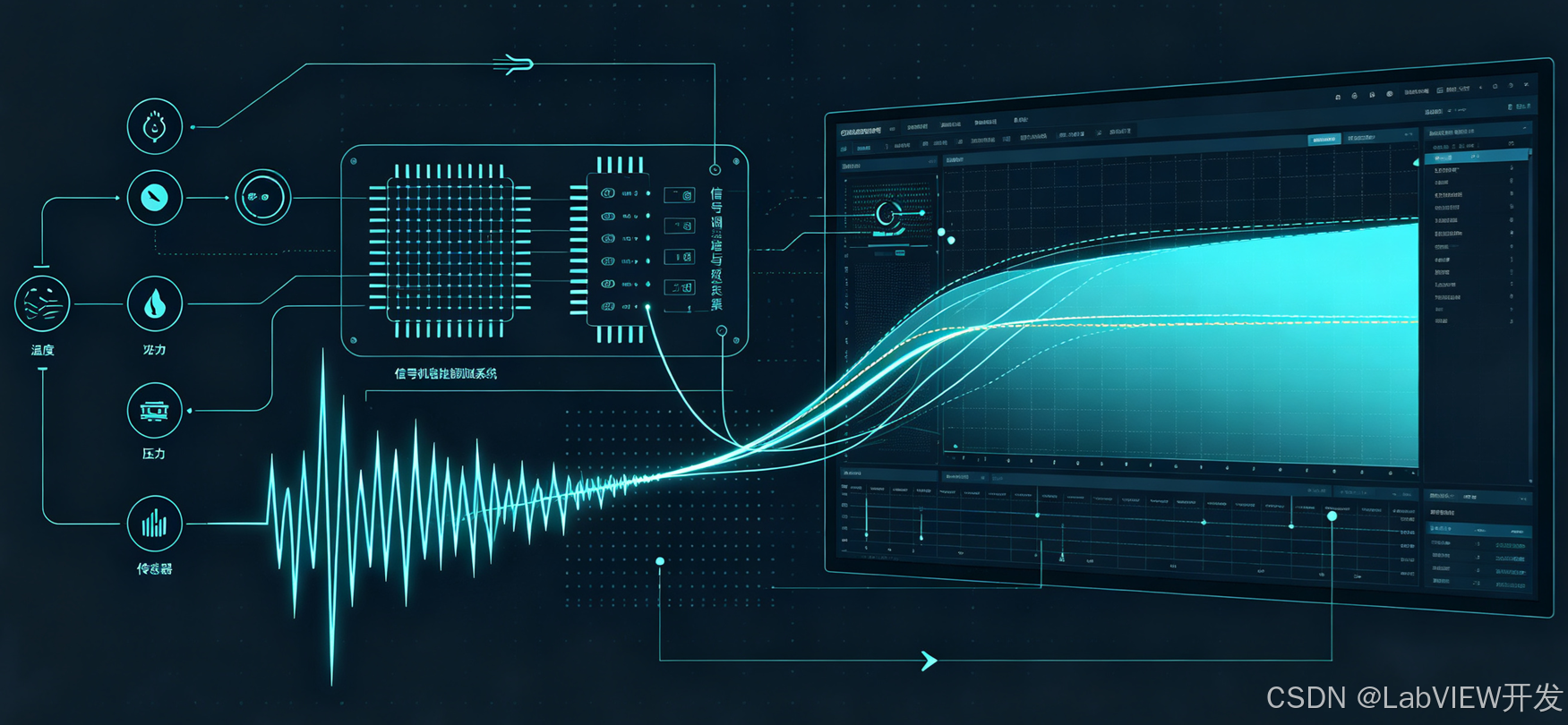

这套系统硬件分四层：传感器、信号调理、采集卡、上位机。

传感层覆盖制冷循环的关键节点：PT100热电阻和热电偶布置在压缩机进出口、冷凝器、蒸发器和膨胀阀前后，盯住各环节温度；扩散硅压力变送器分别装在高压侧和低压侧，监测压缩机吸排气压力；电流、电压互感器采集压缩机实时功耗。温度、压力、功率三个量，正好是制冷系统性能评价的核心输入。

信号调理层做的是"把微弱信号喂给采集卡"的脏活：温度信号经电桥转成电压后进仪表放大器放大，压力传感器的4-20mA电流用精密电阻转成电压，功率信号过隔离放大器再进采集卡。这一层不处理好，后面全白搭。

数据采集用 NI USB-6210：16路模拟输入、16位分辨率、最高250kS/s采样率，多通道同步采集绰绰有余，配合 DAQmx 驱动直接进 LabVIEW。软件侧按模块化拆成系统配置、数据采集、实时显示、数据分析和报表生成五大块，采集用生产者-消费者模式保数据不丢，流程控制交给状态机，原始数据落盘用 TDMS，配置与历史记录管理交给 SQLite。

架构本身不算稀奇，稀奇的是状态机里那个"稳态判定"——它决定了整份测试报告到底可不可信。

编辑

制冷设备性能测试有个绕不开的问题：机组刚开机时温度、压力都在爬升，这时的数据不能代表稳态性能。如果不管三七二十一全采全记，最后算出的制冷量、EER 毫无意义。

所以系统用了"滑动窗口方差分析"来判定稳态：对每个测点维护一个滑动窗口，窗口内数据方差小于设定阈值，就判定进入稳态、自动触发数据记录；否则继续等待。整个流程被状态机管起来——参数初始化、传感器零点校准、稳态判定、数据记录、报告生成，各状态靠事件驱动切换。

这里有两个细节值得抄。一是判定依据是"窗口方差"而不是单点值，天然滤掉了瞬时扰动，不会因为一次抖动就误判稳态；二是把"人拍脑袋判断稳没稳"变成"机器用方差说话"，测试条件可复现、结果可对比，不同批次之间才有可比性。

配合稳态判定，系统还支持变工况测试：通过改变冷凝器冷却水温度、调整蒸发器负荷，评估机组在不同条件下的性能变化。实测一台5匹冷库机组，稳定运行数据是——排气温度85-95℃、冷凝温度约40℃、蒸发温度约-15℃，算出制冷量约14kW、EER约2.8，全部落在设计范围内。

读到这儿你可能会问：稳态判定了、数据也采了，可连续8小时跑下来，数据真能一条不丢吗？

连续采集最怕两件事：数据丢失、数据不可信。这套系统用三层设计把它们堵住。

第一层，生产者-消费者模式。采集循环（生产者）只负责把数据放进队列，处理循环（消费者）从队列取数做显示、存储和分析，两边速率解耦——界面刷新再慢也拖不住采集端，这是 LabVIEW 多通道连续采集保数据不丢的经典思路。

第二层，存储分工。原始波形写 TDMS 二进制格式，写入快、体积小，扛得住8小时连续采集的吞吐；测试配置、传感器标定系数、历史记录放 SQLite，支持按设备型号、测试日期、操作人员多维度查询。实时写入性能和历史查询效率，靠"两种存储各管一摊"来解决，是工业数据落地很顺手的一种分工。

第三层，传感器自诊断和误差分析。每个测试周期开始，系统先自检各传感器输出是否在正常范围，检测到开路、短路或输出异常就自动标记故障通道并跳过，绝不让坏数据混进结论——这套机制在实际应用中还真抓出过多起接线松动和老化漂移。对制冷量、EER 等关键参数，系统还会按误差传递公式算综合不确定度，测试报告里直接给出误差范围。

还有两点对落地很关键：TCP/IP 远程监控让上位机当服务器，技术人员用手机或浏览器随时看进度，现场可以无人值守；多级权限（管理员/操作员/观察员）加"账号密码+IC卡"双因子认证，所有操作留日志，满足质量管理体系的可追溯要求。

到这里，系统已经把"采得准、存得下、信得过"都照顾到了。但真正决定它能不能在产线上长期跑下去的，往往是一些经验性的取舍。

几个可复用的经验，给做同类项目的工程师参考：

■ 稳态判定用"窗口方差"而不用单点  单点值容易被瞬时扰动骗到，滑动窗口内方差小于阈值才判稳态，测试可复现、结果可对比

■ 采集与处理用生产者-消费者解耦  采集循环只进队列、处理循环出队列，界面再卡也不拖垮采集，多通道连续采样保数据不丢的第一课

■ 实时数据用TDMS、配置与历史用SQLite  二进制流式写入扛得住长时间连续采集，SQLite管配置和追溯，两类存储各管一摊，别混着用

■ 关键链路给传感器加开机自检  每个测试周期开始先查传感器开路/短路/超范围，故障通道自动跳过，别让一条坏通道毁掉整份报告

回头看，这套系统的价值其实很朴素：它没有发明新的制冷理论，只是把"判断稳定、保证不丢、让数据可信"这三件工程上最容易被低估的事做扎实了。 测试从"靠人"变成"靠流程"，数据密度100倍、效率5倍都是水到渠成的结果。

你的项目里，稳态判定、数据落盘、传感器容错，哪个环节踩过最深的坑？欢迎评论区聊聊，说不定一个办法能救一个项目。如果这套思路对你有用，也欢迎转给正在做同类测试系统的同事。
