LabVIEW QMH 队列消息处理架构

完整解析 LabVIEW Queued Message Handler 架构组成、工作流程、消息机制、项目组织与错误处理逻辑，结合事件循环、消息循环、队列、用户事件四大核心结构，对比状态机与 Actor Framework，说明适用场景、设计规范与工程实践，为并行测控软件开发提供标准落地指南。

一、QMH 核心定位与背景

Queued Message Handler（QMH）是NI 官方标准项目模板，面向 LabVIEW 桌面 / 测控应用，用于解决多任务并行、UI 不阻塞、循环间安全通信问题。

它以队列为核心，实现 “事件触发 — 消息入队 — 逻辑处理” 的解耦架构，是中小型仪器、采集、自动化项目最常用的软件框架。

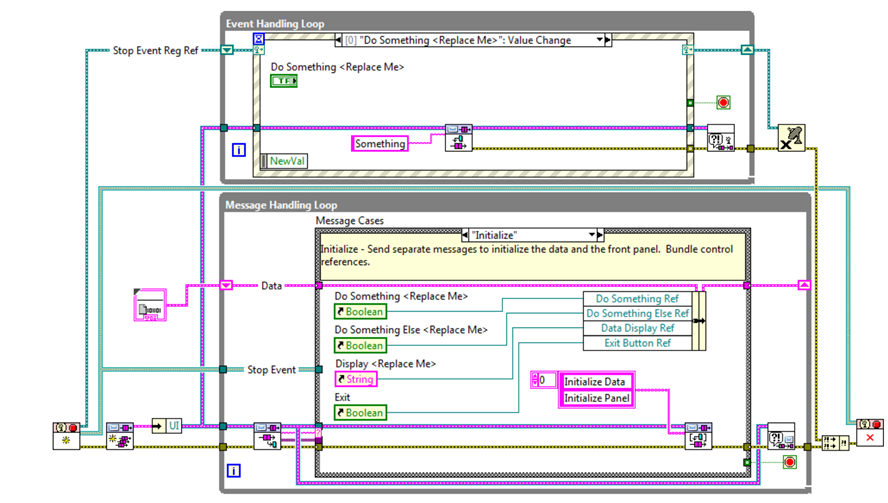

二、QMH 完整架构

QMH 由5 个固定核心组件构成，所有 VI 严格遵循此结构：

1. 事件处理循环 EHL（Event Handling Loop）

• 位置：主 VI 上层并行循环

• 功能：只响应事件、不入队逻辑、不做耗时运算

• 监听内容：

  • 按钮值变化、界面操作

  • 用户停止事件（User Event Stop）




• 行为：收到操作→封装消息→压入消息队列

• 优势：界面永远不卡顿，保证高响应

2. 消息处理循环 MHL（Message Handling Loop）

• 位置：与 EHL 并行

• 核心：条件结构 + 消息出队列

• 标准消息分支：

  • Initialize：初始化数据 / 面板 / 控件引用

  • Do Something / Do Something Else：自定义业务

  • Display：更新界面显示

  • Exit：安全退出




• 规则：一个 MHL 只消费一个队列，保证时序不乱

3. 消息队列 Message Queue

• 库文件：Message Queue.lvlib

• 提供 VI：

  • Create All Message Queues：创建队列

  • Obtain Message Queue：获取队列引用

  • Enqueue Message：入队（支持优先级）

  • Dequeue Message：出队




• 消息结构：

  • 消息名：String（字符串类型）

  • 消息数据：Variant（变体）

  • 优先级：可选插队




4. 用户事件组件（Stop User Event）

• 库文件：User Event – Stop.lvlib

• 提供 VI：

  • Create User Event – Stop

  • Fire User Event – Stop

  • Destroy User Event – Stop




• 作用：MHL 安全停止 EHL，实现跨循环同步退出

• 设计理由：替代局部变量轮询、隐藏控件值信号等脏方案

5. 错误处理体系 Error Handling

• 专用子 VI：

  • Error Handler – Event Handling Loop

  • Error Handler – Message Handling Loop




• 机制：

  • 各循环独立错误检测

  • 错误发生→自动发送 “Error” 或 “Exit” 消息

  • 保证任一环节异常都能安全停机




三、QMH 标准项目组织结构

plaintext

QMH.vproj

├── Main.vi（主程序：EHL + MHL + 队列 + 事件）

├── Type Definitions（自定义控件）

│   └── UI Data.ctl

├── Support VIs（支撑VI库）

│   ├── Message Queue.lvlib

│   ├── User Event - Stop.lvlib

│   ├── Error Handler - Event Loop.vi

│   └── Error Handler - Message Loop.vi

├── Documentation

└── Dependencies

• 模块化强、便于团队协作、便于版本管理

• 消息 API 统一，全项目复用

四、QMH 消息机制

1. 消息为什么用 String 而不是 Enum？

• String：

  • 全项目统一 API，无需修改枚举

  • 新增消息无需改动类型定义

  • 缺点：拼写出错只能运行时发现




• Enum：

  • 编辑期强校验，不会写错

  • 但每个状态机需独立 API，扩展性差




• QMH 选择String，追求扩展性与统一接口

2. 消息入队规则

• 事件循环只负责入队

• 消息循环只负责出队执行

• 支持优先级消息：可插入队列头部优先执行

五、QMH 完整工作流程

1. 程序启动 → 创建消息队列 → 创建停止用户事件

2. 事件循环 EHL 开始监听界面操作

3. 触发 Initialize → 入队初始化消息

4. MHL 出队 Initialize → 初始化数据、面板、控件引用

5. 用户点击按钮 → EHL 捕获事件 → 入队对应消息

6. MHL 出队执行 → 运算 / 采集 / 控制 / 显示

7. 需要停止 → MHL 触发 Stop 用户事件

8. EHL 接收停止事件 → 退出循环

9. 销毁队列 → 销毁事件 → 程序安全退出

六、与其他架构对比

1. QMH vs 简单状态机 Simple State Machine

• 简单状态机：

  • 单循环、顺序执行

  • 靠枚举跳转状态

  • 无并行、UI 易阻塞

  • 适合轻量流程




• QMH：

  • 多循环、并行执行

  • 队列通信、解耦彻底

  • UI 永远流畅

  • 适合多任务系统




2. QMH vs Actor Framework

• QMH：

  • 字符串消息 + 变体数据

  • 不使用 LabVIEW 类

  • 中等可扩展

  • 并行逻辑直观、易调试

  • 任务数量固定




• AF：

  • 消息封装为类

  • 完全基于面向对象

  • 极高可扩展、可分布式

  • 调试复杂、学习成本高

  • 支持动态任务创建销毁




七、适用场景

• 多任务并行测控系统（采集 + 显示 + 存储 + 通讯）

• 仪器控制、数据采集、运动控制

• 需要长期稳定运行的桌面软件

• NI 官方示例Continuous Measurement and Logging（CML） 标准架构

• 中低复杂度、要求易维护、易调试的项目

八、特点与优势

• 并行无阻塞，界面操作极度流畅

• 事件与逻辑彻底解耦

• 官方模板，标准化、规范化

• 跨循环通信安全，无竞态

• 支持优先级消息、超时、错误自治

• 结构固定，新人易上手

• 适合多人协作开发

九、使用注意事项

• 事件循环不处理业务，只入队消息

• 一个队列只能被一个消息循环读取

• 停止必须用用户事件，禁止轮询 / 局部变量

• 消息命名统一规范，避免拼写错误

• 耗时任务（采集、保存、通讯）放独立 MHL

• 实时 (RT) 系统建议限制队列深度，防止资源溢出

• 所有循环必须挂载错误处理 VI

• 消息数据用 Variant，必须做类型匹配

十、典型应用案例

案例：连续测量与记录系统（基于 QMH）

• 架构：

  • 事件循环（UI）

  • 主消息循环

  • 采集消息循环

  • 日志存储循环




• 流程：

  1. 初始化→配置采集参数、打开文件

  2. 启动命令入队→采集循环开始采样

  3. 采样数据入队→显示循环更新波形

  4. 数据同步入队→日志循环写入 TDMS

  5. 停止→触发用户事件→全部循环安全退出




• 优势：采集、显示、存储并行，无阻塞、不丢数据、长期稳定

十一、QMH 扩展与定制

• 将消息数据替换为LabVIEW 类，实现动态分发

• 给队列添加最大长度限制，适配实时系统

• 为 Dequeue Message 添加超时，实现定时刷新

• 扩展多个用户事件，实现复杂跨循环同步

• 增加错误分类、日志记录、告警机制

• 扩展多个 MHL，实现采集、运动、通讯独立调度

十二、总结

QMH 是 LabVIEW轻量级并行架构的工业标准，以事件循环、消息循环、队列、用户事件为核心骨架，结构清晰、稳定可靠、易调试易维护。

它比状态机更适合并行，比 Actor Framework 更轻量化，是测控、采集、仪器自动化项目的首选框架。
