LabVIEW 波形数据导出 CSV 官网附件有源码

LabVIEW 中将波形数据正确写入 CSV 文件的标准方法，解决时间戳与 Y 值同单元格、多列数据无法对齐、分隔符不兼容 Excel 等常见问题，通过规范数组构建与分隔符设置，实现电压、电流、功率等多通道数据一键导出，无需 Excel 后期处理。

一、核心知识点说明

1. 实现原理

• 从波形中分离时间戳与Y 值，转为二维数组

• 使用逗号作为标准分隔符，保证 Excel 正常识别

• 多通道数据按列拼接，时间戳为第一列，保持同步

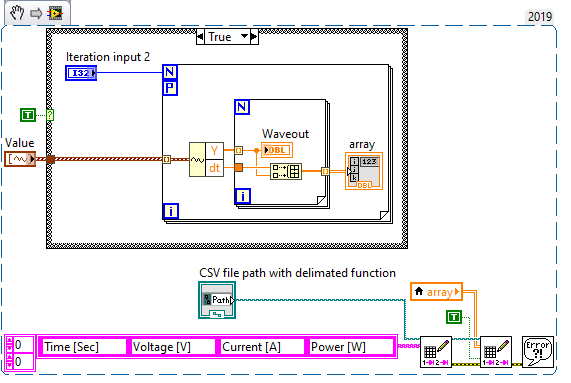

2. 关键步骤

1. 提取波形的 t0、dt，生成完整时间数组

2. 提取各通道 Y 数据，构建为数组列

3. 按 “时间 + 电压 + 电流 + 功率” 合并为二维数组

4. 使用Write To Spreadsheet File，分隔符设为逗号

5. 输出带表头的标准 CSV 文件

二、使用场合

• 测试数据记录、波形结果导出

• 多通道采集数据（电压 / 电流 / 温度 / 功率）归档

• 需要直接用 Excel 打开、无需二次处理的场景

三、特点

• 格式标准：逗号分隔，Excel 原生兼容

• 结构清晰：时间与数据分列存储

• 多通道同步：所有信号共用同一时间轴

• 无后期处理：导出即可直接使用

四、使用注意事项

1. 默认 VI 使用制表符分隔，必须手动改为逗号

2. 时间数组必须与数据数组长度一致，防止错位

3. 多通道数据需按列拼接，不可按行追加

4. 避免循环内反复写入文件，防止数据覆盖

5. 导出前统一数据类型，防止格式异常

五、与同类方法对比

表格

六、应用案例

某采集系统同时采集电压、电流、功率波形，按时间戳对齐后构建二维数组，以逗号分隔导出 CSV。Excel 打开后时间、电压、电流、功率各占一列，可直接绘图、计算、报表生成，无格式修复工作。

七、总结

该方法是 LabVIEW 数据导出的标准方案，通过分离时间与数据、规范分隔符、按列拼接数组，实现高效、可靠、兼容 Excel 的 CSV 输出，是测试与测控系统必备的数据处理模块。
