LabVIEW窗口置顶与前置 官网附件有源码

Windows 系统下 LabVIEW 程序窗口强制前置、置顶、获取焦点的可靠方案。核心通过 user32.dll 系统 API 实现，解决原生属性无法穿透顶层窗口、仅闪烁不前置等问题，包含完整 API 参数、调用逻辑、兼容要点与避坑规则，适用于弹窗提醒、关键界面锁定、仪器主控界面等场景。

一、背景与问题

LabVIEW 自带窗口浮动、前置属性在多软件并行时经常失效：

• 仅标题栏闪烁，不真正置顶

• 无法穿透第三方软件顶层窗口

• 对话框与主界面焦点冲突

• 生成 EXE 后稳定性下降

因此必须通过Windows API实现稳定可控的窗口前置。

二、核心 API 与关键参数

1. FindWindow：根据窗口标题获取句柄 hWnd

2. SetWindowPos（核心）

   • hWndInsertAfter = -1：总置顶（TopMost）

   • hWndInsertAfter = -2：取消总置顶

   • hWndInsertAfter = 0：普通 Z 序前置




3. SetForegroundWindow：激活窗口并获取焦点

4. AttachThreadInput：解决跨进程焦点失效（社区高可用方案）

5. BringWindowToTop：置前但不保持置顶

三、实现方案（按稳定性排序）

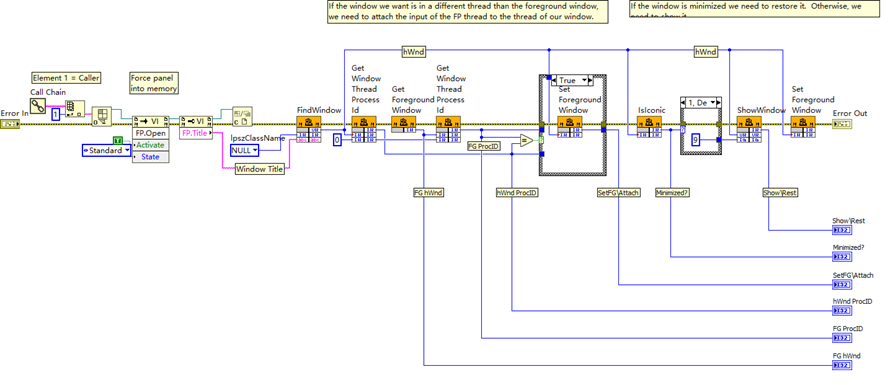

方案 1：线程附着 + 前置 + 焦点（最稳定）

AttachThreadInput → SetForegroundWindow → BringWindowToTop

可穿透任何窗口，真正获取焦点，不锁定长期置顶。

方案 2：SetWindowPos 双调用（通用置顶）

先置 - 2 → 再置 - 1，实现强制置顶并激活。

方案 3：通过 VI 引用获取 hWnd（最可靠）

使用 LabVIEW 私有属性节点OSNativeWindow直接取窗口句柄，避免 FindWindow 因标题匹配失败。

四、使用场合

• 报警 / 故障弹窗必须第一时间显示

• 仪器主控界面保持操作焦点

• 测试流程中关键步骤界面锁定前置

• 帮助窗口、CHM 文档不被主界面遮挡

• 生成 EXE 后需要稳定前置 / 置顶

五、功能特点

• 穿透任何上层窗口，真正前置

• 可选择临时前置或永久置顶

• 支持 32/64 位全版本 LabVIEW

• 不依赖第三方工具，仅调用系统 DLL

• 可控制非 LabVIEW 窗口（如 CHM、EXE）

六、使用注意事项

1. 置顶必须手动取消（-2），否则会遮挡系统弹窗

2. 64 位系统句柄为 64 位，需用指针长度整型

3. 开发环境与 EXE 窗口标题可能不同，避免 FindWindow 失败

4. 尽量用VI 引用取 hWnd，不用窗口标题匹配

5. 不要滥用 TopMost，避免干扰用户操作

6. 子面板、对话框需单独获取句柄

七、同类功能对比

表格

八、实际应用案例

1. 设备报警弹窗

异常发生时，调用 API 强制弹窗前置，确保操作员立即看到。

1. 仪器主控界面

测试运行中保持主界面置顶，防止被其他软件遮挡。

1. CHM 帮助文档置顶

调用 API 将帮助窗口置前，不被 LabVIEW 主界面遮挡。

1. 产线工位锁定界面

使用 TopMost 模式，禁止切换到其他软件，保证操作安全。

1. 生成 EXE 稳定前置

原生属性失效时，API 方案在 EXE 中依然 100% 稳定。

九、总结

LabVIEW 窗口强制前置 / 置顶必须依靠Windows API实现，其中AttachThreadInput + SetForegroundWindow + BringWindowToTop组合最稳定；长期置顶用SetWindowPos(-1)，用完务必-2取消；获取 hWnd 优先用VI 私有属性，避免标题匹配问题。
