LabVIEW表格循环写入消闪烁方法

LabVIEW 中循环写入 Table 控件时，未修改列出现闪烁是高频问题，核心因整表赋值触发控件全量重绘，高频循环下视觉闪烁明显，还会增加资源占用。本文结合 Defer Panel Updates 属性、单元格单独更新等方法，详解消闪烁的实现逻辑、实操步骤、适用场景及注意事项，同时对比各类方案差异，给出工程化落地案例，适配工程师实际开发需求。

一、问题核心成因

循环写入 Table 时非修改列闪烁，本质是整表赋值触发控件全量重绘：LabVIEW 的 Table 控件无论数据是否变化，只要通过端子、局部变量等进行整表赋值，就会触发整体重绘；高频循环中多次全量重绘，既产生视觉闪烁，又会提升 CPU 占用、降低 VI 运行效率，这是控件的原生重绘机制导致，与数据更新频率正相关。

二、核心解决方法及实操

（一）单元格级精准更新（推荐，单独列更新场景）

1. 核心原理

通过 Table 控件引用调用Set Cell Value节点，仅对变化的行 / 列单元格赋值，未修改列完全不触发重绘，从根源避免闪烁，同时减少资源消耗。

2. 实操步骤

1. 对 Table 控件右键创建→引用，生成控件引用；

2. 对引用创建调用节点→Set Cell Value，配置行号、列号、新值输入端子；

3. 循环内仅对更新数据执行该节点，固定列不做任何赋值操作。

3. 特点

• 优势：无闪烁、资源占用低、不影响其他面板控件刷新，适配单 / 少数列循环更新的主流场景；

• 局限：多列大量单元格同时更新时，代码编写稍繁琐。

（二）Defer Panel Updates 属性控刷新（通用，整表更新场景）

1. 核心属性说明

该属性为面板级属性（Short Name: DeferPanUpdts），隶属 Base Development System，设为 TRUE 时，LabVIEW 先重绘已有待更新对象，再暂缓所有新的面板刷新请求，控件值 / 属性修改不实时重绘；设为 FALSE 时，立即一次性重绘所有已修改元素，恢复正常刷新，还可提升 VI 执行速度和内存使用率。

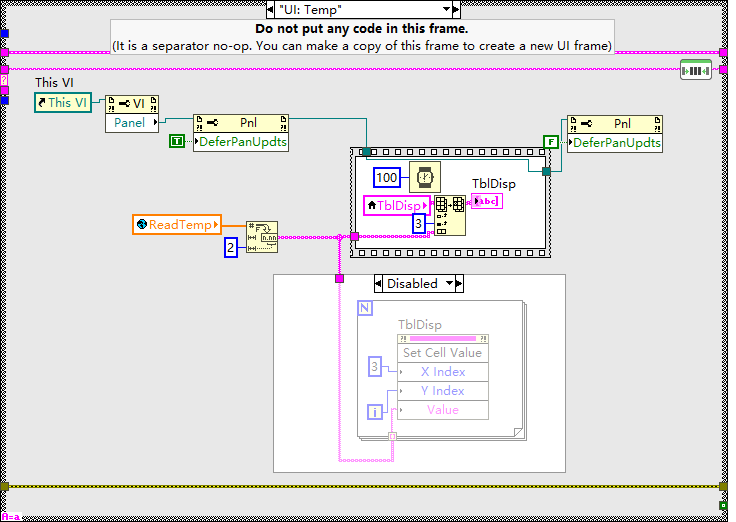

2. 标准实操步骤

1. 右键空白处VI→创建→引用，生成 VI 引用控件；

2. 对 VI 引用创建属性节点→前面板→Defer Panel Updates，右键转换为写入，复制为两个节点；

3. 用3 帧平铺顺序结构封装：帧 1 写入 TRUE（暂缓刷新）、帧 2 执行 Table 整表赋值、帧 3 写入 FALSE（恢复刷新）；

4. 将整体结构嵌入循环，可按需添加 50~100ms 的 Wait (ms) 节点降低资源占用。

3. 特点

• 优势：适配整表 / 多列批量更新场景，代码改造量小，能同时解决闪烁和资源占用问题；

• 局限：面板级属性，会同步暂缓其他控件刷新，恢复后一次性重绘。

（三）辅助优化方案

1. 降低循环刷新频率：在循环内添加 Wait (ms) 节点，设置 50~200ms 延时，人眼对 > 150ms 间隔的刷新基本无闪烁感知，适用于数据变化慢、要求简单的场景，实操最便捷；

2. 双缓冲 / 透明装饰：将 Table 放入 Picture 控件（双缓冲容器），或在 Table 上叠加极小透明装饰，适用于老版本 LabVIEW、无法大幅修改代码结构的场景，属于应急偏方。

三、使用场合与特点适配

表格

四、关键使用注意事项

（一）单元格级更新注意事项

1. 需通过控件引用 + 调用节点操作，避免使用局部变量 / 值属性，防止隐性触发整表重绘；

2. 行 / 列号需与后台数据严格对应，避免索引越界导致 VI 报错；

3. 后台维护一份数据数组，数据更新后再推送到控件，不直接在循环内读取控件数据。

（二）Defer Panel Updates 属性核心避坑

1. 必须用平铺顺序结构：LabVIEW 对未连线节点执行顺序不固定，无顺序结构可能出现 “先更新再暂缓”，仍会闪烁；

2. TRUE/FALSE 必须成对出现：仅设 TRUE 不设 FALSE 会导致面板一直停止刷新，直至 VI 退出；

3. 不嵌套多个属性节点，一次 TRUE→更新→FALSE 为一个完整刷新周期，循环内重复即可；

4. 若面板有需实时刷新的控件（如指示灯、报警数值），优先不用该方法，避免同步暂缓。

（三）通用注意事项

1. 循环写入时禁止反复整表赋值，这是闪烁的根本诱因，无论何种优化方案，均需尽量减少整表操作；

2. 避免在循环内反复读取 Table 控件数据，建议后台缓存数据，仅将最终结果写入控件；

3. 高频更新场景（<50ms），优先选择单元格级更新，兼顾无闪烁和实时性。

五、与类似功能的对比

（一）与 “局部变量 / 值属性赋值” 对比

局部变量、值属性赋值本质仍属于整表赋值，只是数据传递方式不同，均会触发 Table 全量重绘，无法从根源解决闪烁；而本文方法要么精准更新局部单元格，要么暂缓重绘批量执行，均规避了全量高频重绘问题，且资源占用更低。

（二）与 “Chart 控件刷新机制” 对比

Chart 控件支持点 / 行追加更新，默认仅重绘新增数据部分，不会出现整表闪烁；而 Table 控件无原生追加更新功能，所有赋值均触发全量重绘，这是二者核心差异，因此 Table 的消闪烁需通过手动干预重绘机制实现，而 Chart 无需额外处理。

（三）与 “容器控件双缓冲” 对比

部分容器控件（如 Picture）自带双缓冲机制，可减少重绘闪烁，属于控件级优化；而 Defer Panel Updates 是面板级优化，覆盖整个 VI 前面板，双缓冲仅针对容器内控件，且双缓冲适配性有限，不如本文方法通用。

六、工程实际应用案例

案例 1：工业数据采集 Table 实时显示（单列更新，100ms / 次）

场景：采集产线温度、压力数据，Table 中设备编号、工位列固定，温度列 100ms 循环更新，出现温度列正常、固定列闪烁问题。

解决方法：采用单元格级精准更新，后台维护二维数据数组，设备编号、工位列初始化时写入 Table，循环内仅通过 Set Cell Value 节点更新对应行的温度列单元格。

效果：固定列无任何闪烁，温度列实时更新，VI 的 CPU 占用从 30% 降至 8%，运行更稳定。

案例 2：测试数据批量写入 Table（整表更新，500ms / 次）

场景：ATE 测试设备中，每次测试完成后生成 8 列测试数据，循环写入 Table 进行结果汇总，整表赋值导致全表闪烁，且测试数据列均为动态更新，无固定列。

解决方法：采用Defer Panel Updates 属性 + 平铺顺序结构，整表赋值前暂缓面板刷新，赋值完成后一次性恢复刷新，循环内添加 500ms Wait 节点。

效果：全表无闪烁，测试数据批量更新流畅，VI 执行速度提升约 20%，无资源占用过高问题。

案例 3：老旧项目 Table 消闪烁改造（无法大幅改代码）

场景：LabVIEW2014 开发的老旧监控项目，Table 循环整表写入（200ms / 次），非修改列闪烁，因项目代码耦合度高，无法修改核心赋值逻辑。

解决方法：采用循环加 Wait 延时 + 透明装饰，将 Wait (ms) 延时从 0 调整为 200ms，同时在 Table 控件上叠加极小的透明矩形装饰。

效果：视觉上完全无闪烁，满足现场使用要求，无需修改核心业务代码，改造耗时 < 10 分钟，适配老旧项目的快速优化需求。

七、背景信息补充

1. LabVIEW 的控件重绘机制：大部分传统控件（Table、String、Numeric）为 “全量重绘”，即值 / 属性变化时触发整体重绘；新型控件（如 XY Graph、Tree）多为 “增量重绘”，仅重绘变化部分，闪烁问题较少；

2. Defer Panel Updates 属性的设计初衷：并非专门解决闪烁问题，而是为了优化高频循环下面板多次重绘的资源占用问题，恰好能通过 “批量重绘” 解决 Table 闪烁，是 LabVIEW 的经典实用技巧；

3. 版本适配性：单元格级更新的 Set Cell Value 节点、Defer Panel Updates 属性均支持 LabVIEW2010 及以上版本，覆盖绝大多数工程使用的版本，无版本兼容问题。

总结：LabVIEW Table 循环写入闪烁的解决核心是减少不必要的全量重绘，工程开发中优先根据更新场景选择 “单元格级精准更新” 或 “Defer Panel Updates 属性”，简单场景可直接添加 Wait 延时，老旧项目可采用应急偏方，既保证消闪烁效果，又兼顾代码的工程化和可维护性。
