LabVIEW多通道传感器时序采集与实时显示

LabVIEW 搭建多通道传感器数据采集与可视化系统，整合定时触发、循环缓存、数据解析及波形图表显示等模块，支持基于时间戳的原始数据输出。程序以定时时钟为节拍，对接传感器通道数据，通过阈值判断与数据缓存机制，实现多通道数据的实时采集、数组封装与动态波形渲染，同时提供启停控制与数据显示接口，可直接应用于工业现场的多参数监测、时序数据记录与实时状态监控场景。

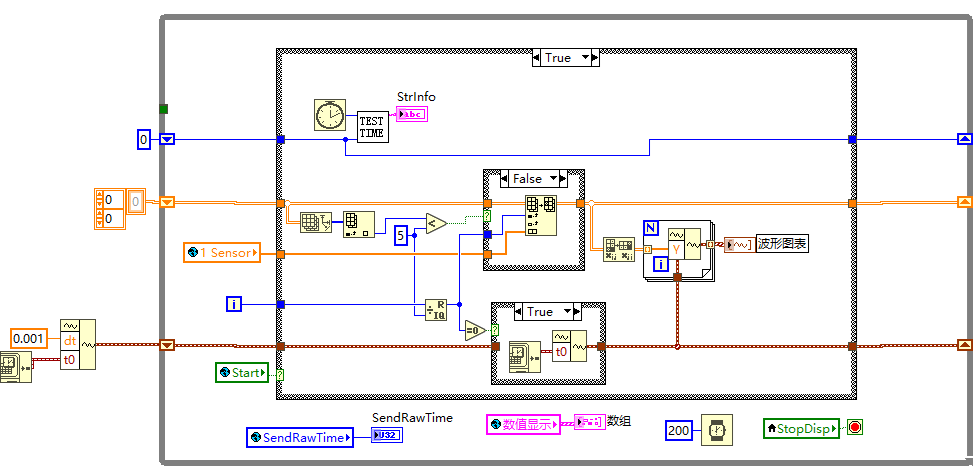

核心 VI / 模块功能解析

1. 停止显示（StopDisp）

布尔类型控制量，用于全局启停系统数据展示与采集流程。当输入为 True 时，触发停止逻辑，终止循环运行与波形图表刷新，保障系统安全退出，避免数据溢出或资源无效占用。作为系统运行的总控开关，需与循环终止逻辑联动，确保程序正常停机。

2. 定时时钟（t0）

时间间隔输入控件，单位为秒，本案例配置为 0.001 秒，定义数据采集的时间节拍。通过 LabVIEW 定时循环机制，以该间隔为周期触发传感器数据读取，保证采集时序的精准性，是实现等间隔时序采样的核心基础，数值越小采集频率越高。

3. 启动（Start）

布尔触发控件，作为系统运行的启动指令。接收到 True 触发后，激活数据采集与显示流程，与停止开关形成互锁控制，确保系统仅在启动状态下执行采集逻辑，避免误操作导致的数据异常。

4. 传感器（Sensor）

多通道数据输入接口，对应实际硬件传感器的采集通道，支持单路或多路模拟量数据输入。为数据采集的源头，需与硬件通讯模块匹配，确保数据格式（如数值型、数组型）与后续处理逻辑一致，是系统数据的核心输入载体。

5. 时间信息（StrInfo）

时间字符串生成模块，通过时钟函数获取当前系统时间并格式化为字符串，生成 TEST TIME 标识。用于标记每一组采集数据的时间戳，为后续数据溯源、时序分析提供依据，可作为原始数据的附加字段随数据一同输出，保障数据的完整性。

6. 阈值判断（数值 5）

数值比较模块，输入传感器数据与阈值 5 进行比对。可根据实际监测需求自定义阈值，用于数据异常的初步判定（如超阈值触发报警、数据筛选），是实现数据智能化处理的基础，可扩展为超限告警逻辑。

7. 数据缓存（数组、循环 i）

由 For 循环与数组构建模块，以定时时钟为节拍，将传感器采集的数据逐次存入数组，实现指定长度的数据缓存。本案例通过循环累积数据，形成连续的时序数据数组，为波形图表实时显示提供数据支撑，同时可控制缓存长度，平衡显示流畅度与内存占用。

8. 波形图表

LabVIEW 内置可视化控件，接收缓存数组数据，实现多通道数据的实时动态波形渲染。支持多轨迹叠加显示，可直观呈现数据随时间的变化趋势，是工业现场数据监测的核心可视化载体，具备数据滚动、缩放等交互功能。

9. 发送原始时间（SendRawTime）

布尔控制开关，用于控制时间戳数据的输出策略。开启时，将 StrInfo 生成的时间字符串与传感器原始数据绑定输出，关闭时则仅输出数值数据，满足不同场景下的数据输出需求，提升系统的灵活性。

10. 数值显示、数组

数据展示模块，数值显示用于单帧传感器数据的实时数值呈现，数组则展示缓存后的多帧时序数据集合。通过前面板控件直观反馈数据状态，辅助工程师实时监控数据准确性与采集稳定性。

11. 延时（200ms）

时间延时模块，设置 200 毫秒延时，用于控制循环执行频率。可根据数据采集密度与系统资源占用情况调整，避免循环过快导致 CPU 高负载，平衡数据实时性与系统稳定性。

使用场合、特点与注意事项

核心使用场合

1. 工业多参数实时监测：如生产线设备的温度、压力、振动等多通道传感器数据同步采集与波形展示；

2. 时序数据记录与分析：需要以固定时间间隔采集数据并留存原始记录，用于后续故障追溯、性能分析；

3. 实验室数据采集实验：高校、科研机构的传感器数据采集教学与验证，支持灵活调整采集节拍与阈值。

整体特点

1. 架构简洁：基于 LabVIEW 图形化编程，模块布局清晰，无需复杂代码，工程师可快速理解与修改；

2. 实时性强：依托定时时钟与数据缓存机制，实现毫秒级数据采集与动态波形显示，贴合工业现场实时监测需求；

3. 灵活可控：支持启停控制、阈值自定义、时间戳输出开关，适配不同监测场景的参数调整需求；

4. 可视化友好：波形图表直观呈现数据趋势，数值与数组显示辅助数据校验，降低数据监控难度。

使用注意事项

1. 硬件匹配：传感器输入需与 LabVIEW 采集卡通讯协议、数据格式匹配，确保数据采集无丢失、无错误；

2. 阈值适配：数值比较阈值需根据实际监测场景调整，避免阈值过高 / 过低导致数据筛选失效或误触发；

3. 缓存管理：合理设置数组缓存长度，过长会占用大量内存，过短则无法完整呈现数据趋势，可根据数据时长需求调整；

4. 延时调整：200ms 延时需结合采集频率优化，高频采集场景可适当减小延时，低频场景可增大，降低系统资源消耗；

5. 启停联动：StopDisp 与 Start 需做好逻辑互锁，避免启停操作冲突导致程序异常，确保系统运行安全。

与类似功能的对比

与 Python+Matplotlib 对比

1. LabVIEW 优势：图形化编程无需代码基础，硬件对接更便捷，波形图表内置实时滚动、数据缓存特性，适配工业实时场景；Python 需编写代码实现定时采集与数据可视化，开发门槛较高，但数据处理库（如 Pandas、Matplotlib）的自定义程度更高；

2. 共性：均支持多通道数据采集、时序波形显示、阈值判断；

3. 差异：LabVIEW 更适合快速搭建工业级采集系统，与硬件采集卡、传感器的兼容性更强；Python 适合复杂数据算法分析、批量数据处理，可视化样式的定制化更灵活。

与 MATLAB Simulink 对比

1. LabVIEW 优势：图形化编程更贴近工程实际应用，波形图表的工业交互体验更优，与工业现场设备的对接更成熟；MATLAB Simulink 侧重算法仿真与建模，数据可视化更偏向学术分析场景；

2. 共性：均支持模块化搭建、数据采集与实时显示，具备定时触发、阈值处理功能；

3. 差异：LabVIEW 偏向工程化落地，适合直接部署于工业测试现场；MATLAB Simulink 适合算法研发、仿真验证，数据运算与分析能力更突出。

实际应用案例

某智能制造车间设备监测场景，需实时采集 3 路传感器的电流、转速、温度数据，要求以 0.001 秒为采集节拍，缓存 50 组数据并实时显示波形，同时在数据超阈值时触发提示。

基于本案例方案搭建系统：

1. 配置 Sensor 接口对接 3 路电流、转速、温度传感器，设置阈值分别为 10A、5000r/min、80℃；

2. 定时时钟 t0 设为 0.001 秒，For 循环缓存 50 组数据，波形图表同步显示 3 路数据波形，区分颜色便于区分；

3. SendRawTime 开启，输出每帧数据的时间戳，用于后续数据追溯；

4. 调整延时为 100ms，平衡实时性与 CPU 负载，StopDisp 与 Start 实现手动启停控制。

实际运行中，系统精准采集 3 路传感器数据，超阈值时可快速通过阈值判断模块预警，波形图表清晰呈现数据变化趋势，时间戳完整记录数据时序，完全满足车间设备实时监测与数据追溯的需求，大幅提升设备运维的便捷性与精准度。
