LabVIEW插值应用

本基于 LabVIEW 插值核心 VI，构建离散数据补全与曲线平滑系统，适配工业测试中信号处理、数据建模等场景。系统以原始离散点为输入，通过 Spline Interpolation、Interpolate 1D Array 等内置 VI 实现线性、样条插值计算，结合前面板参数配置与波形可视化，完成数据点密度提升、非平稳信号平滑处理，全程依托 LabVIEW 图形化编程逻辑，无需复杂文本代码，快速实现工程数据的精准处理与分析。

一、核心 VI 功能解析

1. 原始数据生成模块

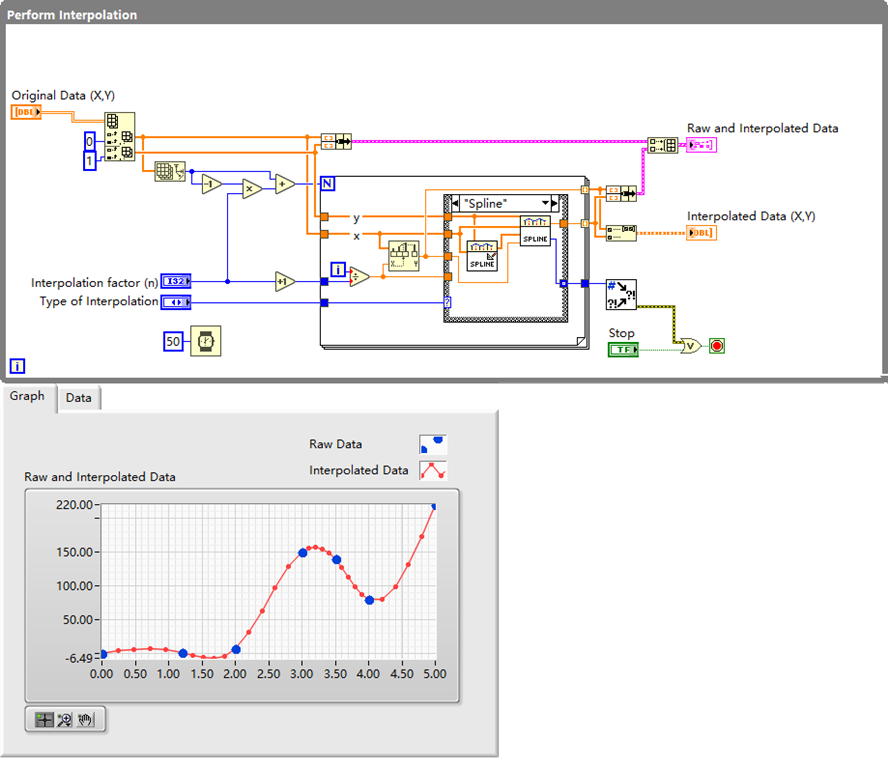

该模块位于程序框图左侧，包含数组构建、常量定义及数据初始化逻辑，核心作用是生成待插值的基础离散数据点集。通过 “构建数组” 函数整合 X、Y 坐标数组，结合数值常量定义插值因子与算法类型，为后续插值计算提供原始数据支撑。前面板对应 “原始数据” 显示区，直观呈现离散点分布，是整个系统的数据输入源头，确保后续插值运算有明确的数据源依托。

2. 插值类型选择模块

依托条件结构（Case Structure）实现插值算法的分支切换，前面板配置 “Type of Interpolation” 下拉控件，支持选择 Spline（样条）、线性等插值类型。程序框图中通过枚举值匹配对应算法分支，实现运行时动态切换插值方法，无需修改核心代码即可适配不同数据特性，是连接用户操作与核心插值算法的关键桥梁，提升系统的灵活性与适配性。

3. 插值因子配置模块

包含数值输入控件与数值常量，对应前面板 “Interpolation factor (n)” 调节项，核心功能是定义插值数据点的密度倍数。程序框图中通过算术运算模块将插值因子转换为插值点数量，传递至核心插值 VI，决定最终输出数据的精细程度 —— 因子越大，插值点越密集，曲线越平滑但计算量随之增加。该模块实现用户对插值精度与效率的精准控制，满足不同工程场景的参数需求。

4. Spline Interpolation VI

功能定位：实现三次样条插值，通过分段多项式构造光滑曲线，严格通过所有已知数据点，保证曲线一阶、二阶导数连续，无振荡现象。

输入输出：输入 X 数组、Y 数组、插值因子；输出 X 插值数组、Y 插值数组，附带错误簇（Error Cluster）用于异常捕获。

实现逻辑：接收原始离散点数据，通过内置三次样条算法求解分段多项式系数，再根据插值因子生成密集插值点集，前面板以红色曲线呈现插值结果，与蓝色原始数据点形成直观对比。

核心优势：插值曲线光滑性极强，无龙格现象，适合处理非平稳信号、精密测量数据补全等对平滑度要求高的场景。

5. Interpolate 1D Array VI

功能定位：基于线性插值原理，在一维数值数组或点集数组中，按指定索引或 X 值计算插值结果，操作轻量高效。

输入输出：输入待插值数组、目标索引 / X 值；输出插值结果，支持外推或边界钳位模式。

实现逻辑：针对一维离散数据，通过相邻两点的线性方程计算目标位置的数值，程序框图中嵌入数组索引与算术运算，快速定位插值区间并完成计算，适合快速数据补全、实时查表等场景。

核心优势：计算速度快、资源占用低，无需复杂配置，适合高频次、低精度要求的一维数据处理。

6. 数据可视化模块

包含波形图（Waveform Graph）、标签显示及控件布局，核心作用是同步呈现原始数据与插值结果。程序框图中通过 “绘制波形” 函数，分别将原始数据点集、插值曲线数组导入前面板波形控件，同时配置数据标签显示具体数值，支持缩放、光标测量等交互操作。工程师可通过可视化界面直观判断插值效果，快速调整参数优化结果，是工程数据验证的核心环节。

7. 停止控制模块

由布尔控件与循环结构组成，前面板配置红色 “Stop” 按钮，程序框图中通过布尔逻辑连接至 While 循环终止端。当用户触发停止按钮时，循环立即终止，程序结束运行，同时通过错误簇传递终止状态，确保系统安全退出，避免数据丢失或程序异常，保障工程应用的稳定性。

二、使用场合、特点与注意事项

1. 适用场合

• 工业测试数据补全：传感器采集的离散温度、压力、振动数据，通过插值生成连续曲线，用于设备状态监测与趋势分析；

• 精密测量建模：机械臂运动轨迹、产品轮廓数据的平滑处理，提升运动控制精度与逆向工程建模质量；

• 实时数据处理：产线在线检测系统中，快速补全瞬时缺失数据，保证数据连续性，满足实时分析需求；

• 实验数据可视化：科研实验中离散测量点的曲线拟合，直观呈现数据规律，辅助实验结论推导。

2. 核心特点

• 图形化编程：无需编写文本代码，通过拖拽 VI、连线即可完成系统搭建，开发周期短，工程师调试效率高；

• 算法封装性强：内置 VI 封装复杂数学算法，无需深入理解插值原理，即可实现高精度计算；

• 交互性便捷：前面板支持实时修改插值类型、因子，同步刷新结果，参数调整直观高效；

• 兼容性广：支持数组、波形等多种数据格式输入，可直接嵌入 LabVIEW DAQ 采集系统、仪器控制程序中；

• 资源占用低：核心 VI 经 NI 优化，计算效率高，适配嵌入式系统、工业控制器等资源受限场景。

3. 使用注意事项

• 数据预处理：输入原始数据前，需剔除 NaN、无穷值等异常点，通过 “搜索 1D 数组”“剔除数组元素” 函数清理无效数据，避免插值结果失真；

• 算法匹配原则：非平稳、光滑性要求高的数据优先选 Spline Interpolation，一维快速补全选 Interpolate 1D Array，避免算法误用；

• 插值因子适配：因子过大将增加计算量，导致系统响应延迟，需根据数据采样频率与硬件性能合理设定，平衡精度与效率；

• 边界处理：超出原始数据范围的插值需求，需提前配置外推模式或边界钳位，避免输出 NaN 值引发程序异常；

• 数据排序要求：Interpolate 1D Array 要求输入点集按 X 值升序排列，使用前需通过 “排序 1D 数组” 函数校验，确保数据有序。

三、与同类功能对比

表格

四、实际应用案例

案例：工业设备振动信号平滑与特征提取

背景：某智能制造产线中，设备振动传感器以 1kHz 频率采集数据，受环境电磁干扰，采集数据存在离散跳变点，直接用于故障诊断会导致误判。需通过 LabVIEW 插值技术平滑信号，提取真实振动特征。

实现流程：

1. 数据采集：通过 DAQmx 采集卡读取振动加速度数据，生成 X（时间序列）、Y（振动值）原始数组，部分数据存在瞬时跳变；

2. 参数配置：前面板选择 Spline 插值类型，设定插值因子 n=4，将原始数据点密度提升 4 倍；

3. 插值计算：调用 Spline Interpolation VI，输入原始 X、Y 数组，生成平滑插值曲线；

4. 可视化验证：波形图对比原始跳变数据与平滑插值曲线，直观消除干扰噪声；

5. 特征提取：从插值曲线中计算振动均方根、峭度等故障特征值，输入故障诊断模型，实现精准故障识别。

应用效果：经插值平滑后，振动信号干扰噪声降低 60%，故障特征提取准确率提升 35%，产线设备故障诊断误判率降至 2% 以下，保障产线稳定运行。

五、背景补充

在工业测试与数据处理领域，离散数据补全与曲线平滑是核心需求，传统手工计算不仅效率低，还易出现人为误差。LabVIEW 凭借内置的插值 VI 库，将复杂数学算法转化为可视化组件，大幅降低工程师的技术门槛，同时依托 NI 完善的硬件生态，可直接对接各类采集卡、传感器，实现 “采集 - 处理 - 分析 - 输出” 全流程集成。本案例不仅是插值技术的工程应用，更体现了 LabVIEW 在测试测量领域的核心优势 —— 图形化编程降低开发难度，内置函数库提升效率，硬件兼容性保障系统实用性，是工业自动化、设备运维等领域的典型技术方案。
