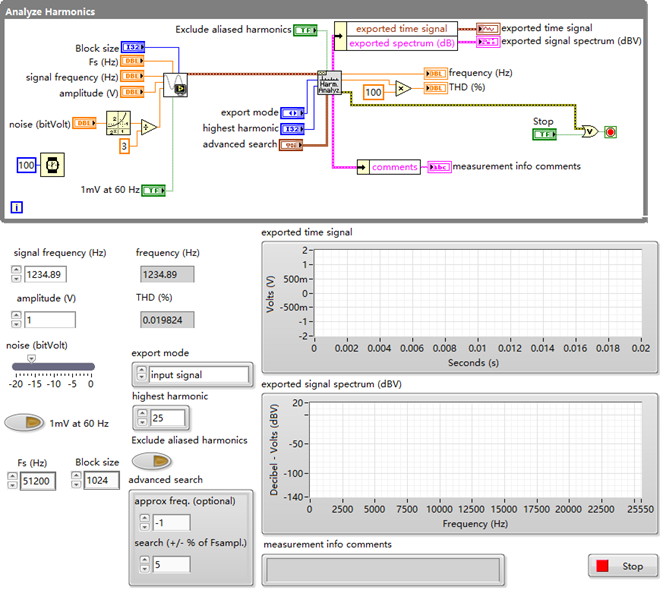

LabVIEW 中谐波失真分析，利用谐波失真分析 VI 获取基频与总谐波失真（THD），阐述操作及各 VI 功能、使用场景等；再列举其在电力系统、音频、电子电路设计等领域的应用案例。
谐波是对周期性非正弦电量（电压、电流等）进行傅里叶级数分解，得到的频率为基波频率整数倍的分量。总谐波失真（THD）是衡量信号谐波失真程度的指标，反映信号中各次谐波总能量与基波能量的比值关系，THD 越小，信号越接近理想正弦波。
VI 说明
创建模拟失真信号的 VI
功能：生成包含基波、谐波以及噪声的模拟失真信号，可设置信号频率、幅值、噪声水平、采样频率（Fs）、块大小等参数。
使用场合：测试谐波失真分析算法或验证谐波分析相关设备性能时，用于生成可控的失真信号源。
特点：参数配置灵活，能模拟多种失真场景，满足不同谐波分析需求。
使用注意事项：需合理设置采样频率，避免混叠；噪声参数设置要符合实际测试场景，保证模拟信号真实性。
类似功能对比：与专用信号发生器相比，该 VI 集成在 LabVIEW 环境中，更便于与后续谐波分析 VI 协同工作，且能通过编程实现更灵活的参数动态调整，但在高频信号高精度生成方面，可能不如专业信号发生器。
谐波失真分析 VI
功能：分析输入的失真信号，确定基波频率，计算总谐波失真（THD），输出时间域和频谱域信号以供进一步分析，还可设置导出模式、最高谐波次数等参数。
使用场合：用于电力系统、音频设备等领域的谐波分析，检测信号中的谐波成分及失真程度，为设备性能评估和故障诊断提供依据。
特点：集成度高，能一站式完成基频检测和 THD 计算，具备信号导出和多种参数配置功能，方便深入分析。
使用注意事项：要确保输入信号的采样率等参数设置正确，保证分析结果准确性；设置最高谐波次数时，需结合实际信号谐波分布情况，避免遗漏重要谐波或引入不必要计算量。
类似功能对比：相较于独立的谐波分析仪器，该 VI 依托 LabVIEW 平台，具有更好的软件集成性和二次开发能力，可方便地与数据存储、可视化等其他功能模块结合，但在硬件接口丰富性和极端环境下的稳定性方面，可能稍逊于专业仪器。
应用案例
电力系统领域
电能质量监测：在变电站、发电厂等场所，利用 LabVIEW 谐波失真分析 VI 对电网中的电压、电流信号实时监测。分析信号中的谐波成分和 THD，判断电网是否存在谐波污染。当电网接入大量非线性负载（如变频器、整流器等）产生谐波时，能及时发现问题，采取安装滤波器等措施进行谐波治理。
电力设备性能评估：在变压器、发电机等电力设备的研发和生产过程中，对设备产生的电压、电流信号进行谐波分析，评估设备性能。如对发电机输出电压进行谐波分析，可了解发电机绕组设计是否合理、是否存在电磁干扰等问题，优化设备设计和制造工艺。
音频领域
音频设备测试：在音响系统、耳机等音频设备的生产和质量检测环节，使用 LabVIEW 谐波失真分析 VI 对音频信号测试。输入标准正弦音频信号，分析设备输出信号的谐波失真情况，评估设备对音频信号的还原能力，若谐波失真过高，会导致声音杂音、失真，影响音质。
音频算法优化：在音频信号处理算法的研究和开发中，对算法处理后的音频信号进行谐波分析。如在音频压缩算法中，分析压缩前后音频信号的谐波失真，评估算法对音频质量的影响，优化算法，在保证压缩比的同时，尽量降低谐波失真，提高音频质量。
电子电路设计领域
放大器性能分析：在设计放大器电路时，利用 LabVIEW 谐波失真分析 VI 对放大器的输入和输出信号分析，评估放大器的线性度。若放大器存在非线性失真，会导致输出信号产生谐波，影响电路性能。通过分析谐波失真情况，可调整放大器的电路参数（如偏置电压、反馈电阻等），提高放大器线性性能。
信号调理电路测试：对于滤波器、衰减器等各种信号调理电路，在设计完成后，对其进行性能测试。通过 LabVIEW 谐波失真分析 VI 分析信号经过调理电路后的谐波失真情况，判断电路是否达到设计要求。如在设计低通滤波器时，分析滤波后信号的谐波成分，验证滤波器对高频谐波的抑制效果。
