LabVIEW 等高线绘制及应用

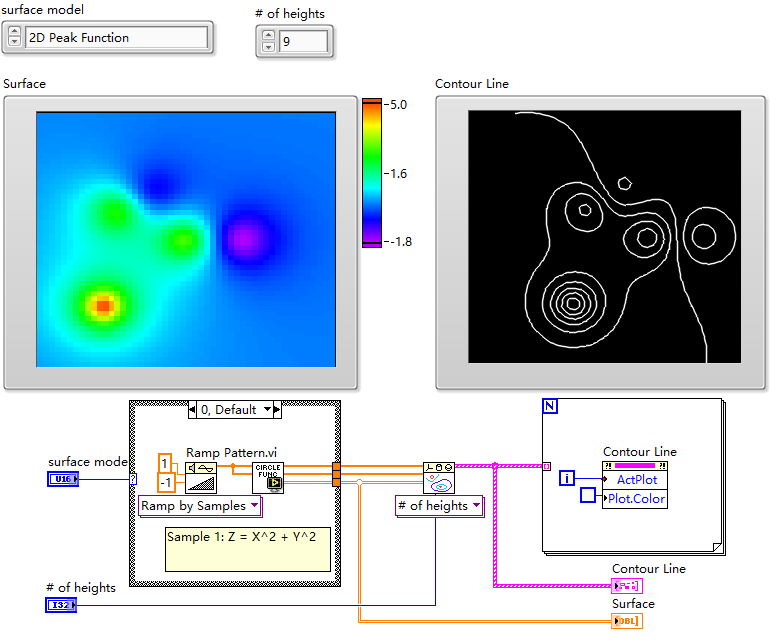

LabVIEW 中利用相关 VI 生成表面模型并绘制等高线的流程，通过设置表面模型类型、高度层级数等，实现表面可视化与等高线呈现，直观分析数据的空间分布特征。 等高线是地图上高程相等的相邻点所连成的闭合曲线，在 LabVIEW 里，可基于表面模型数据，计算并绘制出反映数据高度分布的等高线，便于对二维或三维数据的变化趋势进行可视化分析。
VI 说明
应用案例地形测绘与地理信息分析在地形测绘领域，利用 GPS、激光扫描仪等设备采集地形高度数据，将采样数据导入 LabVIEW 。先对数据进行清洗、格式转换和插值等预处理操作，去除异常值、填补缺失值，并将离散数据转换为连续数据面。然后使用 LabVIEW 内置的等高线绘图函数，如 “Contour Plot”，根据处理后的数据绘制等高线图，直观展示地形的起伏情况，帮助地理学家、城市规划师等分析地形特征，进行选址规划、土方计算等工作。 发动机万有特性曲线建立在发动机测试领域，通过 ActiveX 控件读取 Excel 文件中的发动机试验数据（包括转速、扭矩、比油耗等）。利用 Biharmonic Spline 二维离散点插值方法对离散的试验数据进行处理，拟合出三维曲面。接着采用 Contour Line.vi 绘制二维等高线图，分别得到等油耗曲线（以转速作为 x 轴，扭矩作为 y 轴，比油耗作为 z 轴）和等功率曲线。再通过三次样条插值得到外特性曲线，用外特性曲线组成的多边形边界删除等油耗曲线和等功率曲线的界外点，最终建立发动机万有特性曲线，为发动机性能评估和优化提供依据。 光电特性分析在光学实验中，当研究光电二极管在不同电压（va 和 vc）输入下的功率 / 电压特性时，可以用 LabVIEW 编写程序对 va 和 vc 进行扫描。将之前存储在 Excel 文件中的功率强度数据作为 z 轴，固定 x 轴（vc）和 y 轴（va）的取值范围和步长（如 0V 到 20V，步长 0.01）。通过 LabVIEW 的相关函数将这些数据整理成合适的数组形式，输入到 3D Contour 控件或其他等高线绘制函数中，绘制出等高线图，实时监测和分析光电二极管的特性变化。 温度场分布监测在工业生产或科学研究中，对于温度场的监测和分析很常见。当温度传感器在物体上的分布不均匀时，获取的温度数据是离散且非均匀的。在 LabVIEW 中，可以利用 MathScript 节点，结合插值函数，根据传感器的位置（x、y 坐标）和测得的温度数据，计算出传感器之间位置的温度值。然后基于处理后的数据绘制温度场的等高线图，直观展示温度的分布情况，例如在电子设备散热分析中，帮助工程师找出温度较高的区域，优化散热设计。 |
