LabVIEW加载 STL 模型至 3D 场景 源码见附件

1示例代码

• 适用 LabVIEW 版本：2014 及以上（需兼容 3D Picture 控件功能，2014 版对 3D 场景对象管理做了优化，替换了旧版 8.6 的 “SceneObjectSet Geometry” 调用节点，改用 “SceneObjectSet Drawable” 方法添加模型）；

• 附件资源：案例包含 4 个关键文件 ——hemisphere.SLDPRT（SolidWorks 源文件，用于生成 STL）、hemisphere.STL（ASCII 格式模型文件）、STL_viewer.vi（基础显示 VI）、STL_viewer 2014 NIVerified.vi（NI 验证版 VI，稳定性更高）；

• 核心限制：“Load STL Geometry” VI 仅支持ASCII 格式 STL，而 SolidWorks、Creo 等 CAD 软件默认导出二进制 STL（体积更小、加载更快），需先通过开源工具（如 Meshlab）将二进制 STL 转为 ASCII 格式，且转换后需确保文件编码为UTF-8 无 BOM（避免 LabVIEW 读取时出现乱码或格式错误）。

2. 模型导入步骤（标准流程）

1. 格式转换：用 Meshlab 打开二进制 STL→点击 “Filter”→“IO”→“Save as”→选择 “STL Files (.stl)”→在保存设置中勾选 “ASCII”→确认编码为 UTF-8 无 BOM；

2. 文件准备：将转换后的 ASCII STL 文件与 “STL_viewer.vi” 放在同一目录（避免路径错误导致加载失败）；

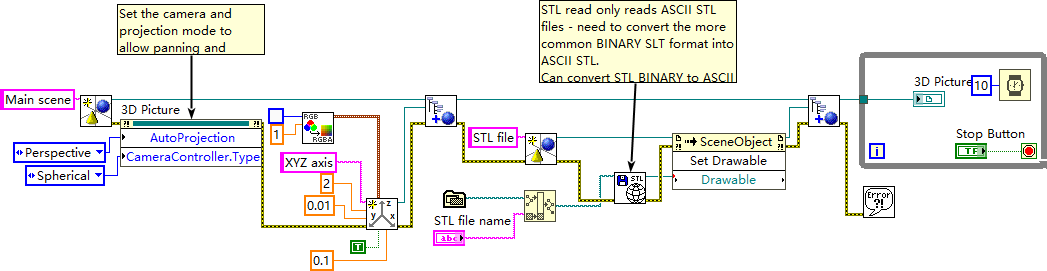

3. VI 运行：打开 “STL_viewer.vi”，程序通过 “Load STL Geometry” VI 读取 STL 文件的三角面片数据，再通过 “3D Picture” 控件的 “SceneObjectSet Drawable” 方法将模型添加到 3D 场景，最终在前面板显示模型。

LabVIEW 中 3D 场景显示 STL 模型方式

1. 基于 “3D Picture” 控件 +“Load STL Geometry” VI（基础通用型）

• 实现工具：LabVIEW 原生 “3D Picture” 控件（位于 “前面板控件→图形→3D Picture”）+“Load STL Geometry” VI（需从 NI 社区下载或通过 “工具→附加软件” 安装 3D 相关工具包）；

• 核心特点：

• • 优势：无需额外付费工具包，兼容性强（支持 LabVIEW 2014 及以上所有版本），可实现模型的基础显示（旋转、缩放、平移），且能与温度、压力等数据联动（如通过 “Color Map” 属性给模型贴色）；

  • 局限：仅支持 ASCII STL，加载二进制 STL 需提前转换；不支持复杂模型的拓扑关系编辑（如拆分零件、修改面片）；

• 适用场景：简单三维可视化需求，如泵轮检测系统中显示零件模型、温控系统中展示温度分区色图（如前序采购需求中的 “50 路温度对应模型分区”）。

2. 基于 NI Vision 3D 工具包（高精度分析型）

• 实现工具：NI Vision 3D 工具包（需单独购买，集成于 LabVIEW Vision 模块），核心 VI 包括 “IMAQ 3D Import Model”“IMAQ 3D Render Model”；

• 核心特点：

• • 优势：支持 ASCII / 二进制 STL、STP、IGES 等多格式（无需转换二进制 STL），能解析模型的几何精度参数（如面片面积、顶点坐标），可叠加 3D 测量功能（如距离、角度测量），抗锯齿渲染效果更好（模型显示更清晰）；

  • 局限：需额外购买 Vision 3D 授权，开发成本较高；对计算机硬件配置要求略高（需独立显卡支持复杂模型渲染）；

• 适用场景：高精度三维分析场景，如机械零件的尺寸检测可视化（需在模型上标注测量点坐标）、复杂装配体的干涉检查（如泵轮与轴套的装配间隙模拟）。

3. 基于 LabVIEW 与 SolidWorks 联动（复杂装配体型）

• 实现工具：LabVIEW+SolidWorks+“SolidWorks to LabVIEW” 联动插件（如 NI 提供的 “SolidWorks-LabVIEW Connector” 或第三方插件）；

• 核心特点：

• • 优势：直接导入 SolidWorks 的 PRT 装配体文件（无需转换为 STL），可保留模型的父子级关系（如机械臂的关节联动），支持模型的动态运动模拟（如通过 LabVIEW 控制 SolidWorks 模型的旋转角度、平移距离）；

  • 局限：依赖 SolidWorks 软件环境（需在运行 VI 的电脑上安装 SolidWorks），联动时存在一定延迟（不适合实时性要求极高的场景，如毫秒级刷新的温控显示）；

• 适用场景：复杂装配体的动态可视化，如生产线中多零件协同运动的模拟（如泵轮与传动机构的联动显示）、机器人抓取零件的路径演示。

常见问题

STL 加载失败：若提示 “文件格式错误”，优先检查 STL 是否为 ASCII 格式 + UTF-8 无 BOM 编码；若提示 “路径不存在”，确保 STL 文件与 VI 在同一目录，或在 VI 中用 “File Dialog” 控件让用户手动选择文件路径；

1. 模型显示模糊：在 “3D Picture” 控件的属性中，将 “Anti-Aliasing”（抗锯齿）设置为 “High”，同时降低模型的面片数量（用 Meshlab 简化模型，避免面片过多导致渲染卡顿）；

2. 数据联动延迟：若需实时更新模型色图（如温控系统中每秒刷新温度色），将 “3D Picture” 控件的 “Update Interval” 设置为≤0.5s，且用 “TDMS” 格式存储数据（减少数据读取耗时）。
